精密交叉滾子軸承

? ?交叉滾子軸承又叫十字交叉滾子軸承，滾動體一般采用圓柱滾子或者圓錐滾子在單一的滾道上十字交叉相互排列，滾子與滾子之間通過保持器或者隔離塊間隔，其具有較高的旋轉精度、較大的承載能力、較小的外形尺寸及較高的旋轉速度和剛性，具有廣泛的用途及其他軸承無法比擬的優越性。這種十字交叉布置滾子的結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各方面的載荷，與傳統結構軸承相比，剛性提高3~4倍，同時，該系列軸承的外形尺寸被 限度的小型化，超薄的結構是接近極限的小型化尺寸，并且具有高剛性，所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、轉塔、醫療儀器等應用場合。交叉圓錐滾子軸承采用大錐角和錐形幾何設計使軸承總體有效跨距更大，同時也能節省空間，節約材料成本。因此，交叉圓錐滾子軸承具有更高的抗傾覆力矩能力，更高的旋轉精度和極限轉速，是高速立車、立式鏜床、立式磨床等機床轉臺用軸承的理想選擇。

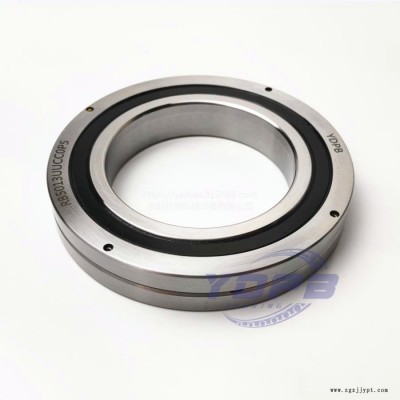

RB型交叉滾子軸承（內圈整體，外圈分體型）

? ?外圈被分為兩片，內圈為整體結構型，該系列適用于內圈旋轉精度高的應用場合。

交叉圓柱滾子軸承結構：

? ?在交叉滾子軸承中，因圓柱滾子在呈90°的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，極薄形式更是接近于極限的小型尺寸，并且具有高鋼性，所以適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，機械手旋轉部、精密旋轉工作臺、醫療機器、計算器、IC制造裝置等設備。
旋轉精度：

? ?軸承中垂直排列的滾子間裝有隔離塊，防止了滾子的傾斜和滾子之間的相互摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子的邊緣應力集中或鎖死現象。同時，因內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能高精度平穩地旋轉。
軸承特點：
1、高精度：精度可達到P4、P2級；
2、高剛性：該系列軸承均帶有預載荷；
3、高承載：可承受軸向載荷、徑向載荷、傾覆載荷。
4、體積?。涸撦S承體積小，可為主機節省空間。
