一、概述

ZSQ系列液、氣壓灌漿塞是我公司根據二十世紀90年代后期國內外灌漿施工的實際情況，經過大量試驗，精心研制的屬**先進的多功能深孔灌漿機具，并獲二項****，**號分別為：ZL98 211669·1和ZL03 262022·5，這套設備全部采用國產材料，使用我國成熟的生產工藝，經過連續不斷的改進，其性能已接近國外同類產品的水平。經**重點工程天荒坪電站、廣州抽水蓄能電站、三峽工程等巨型電站的水泥灌漿、化學灌漿的推廣應用，均得到了設計、監理、業主、施工局等單位的專家認可，一致認為該系統設計合理，產品性能可靠，質量有保證，施工簡單、方便快捷，極大的減輕了工人的勞動強度，提高了工效，具有良好的經濟效益和社會效益。

二、ZSQ系列液、氣壓灌漿塞主要性能特征

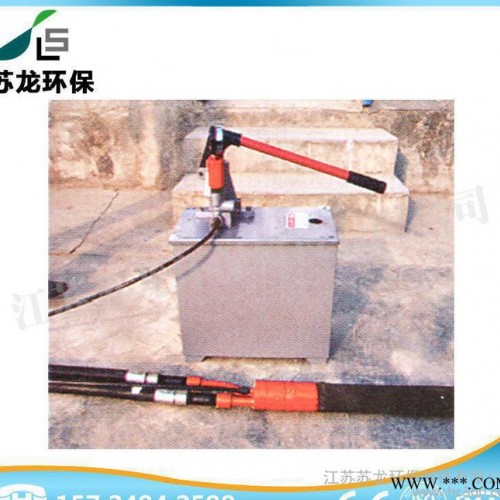

1、ZSQ系列液、氣壓灌漿塞采用2根內徑為Φ19鋼編高壓橡膠軟管并列成進漿管和回漿管;既可用手壓泵（或電動泵）壓水、也可用微型高壓空氣壓縮機充氣做脹塞壓力源，簡單經濟且脹塞壓力由壓力表作出明確的指示，卡塞力的大小容易掌握，因此卡塞牢固工作可靠。

2、ZSQ系列液、氣壓灌漿塞除ZSQ-42、ZSQ-56兩型號外，其它各型均可進行孔內大循環灌漿和純壓灌漿兩用，但ZSQ-56型化學灌漿和壓水試驗時可進行孔內大循環。

3、ZSQ系列液、氣壓灌漿塞的長度較長（有效長度為1M）,特別適用在其它機械塞無法封閉的孔段，在一定成度上防止了繞塞返漿現象，密封性能良好。

4、ZSQ系列液、氣壓灌漿塞用高壓鋼編橡膠軟管代替了傳統的鋼管或鉆桿，將鋼編橡膠軟管連接成所需的整條長度，借助鉆機卷揚力一次下塞、起塞，可節省2/3的功效，大大的減輕了工人的勞動強度。

5、淺孔灌漿時還可將鉆孔、灌漿分開進行,充分提高工作效率。

6、卡塞、卸塞操作簡單，使用方便、快捷。

三、ZSQ系列液、氣壓灌漿塞適用范圍

本系列液、氣壓灌漿塞為多功能型，廣泛適用于水電站、水庫工程的帷幕、固結、回填、化學灌漿及地質勘探壓水試驗和鉆探的堵水；煤礦的封孔堵水,測、排瓦斯,低厚煤層、高瓦斯煤層的擠壓開彩。

四、ZSQ系列液、氣壓灌漿塞使用方法

1、連接所有管路系統，上緊所有絲扣，接通氣源(或水壓泵)，將灌漿塞放在孔口（或一端封閉的鋼管內）試壓，檢查接頭是否泄漏，放進孔內備用。

2、打開氣瓶減壓閥或水壓泵，讓灌漿塞慢慢膨脹，注意充氣壓力必須大于灌漿壓力的2/3，達到預定壓力即可灌漿。

3、灌漿開始時，待回漿口有大量漿液溢出時，再分次緩慢加壓到預定灌漿壓力，否則容易形成較大壓差。灌漿時應經常檢查氣瓶減壓閥壓力表壓力，如減少應即時加補。

4、灌漿時間較長時，必須檢查有無竄漿、繞塞、返漿現象，如有應停止灌漿, 放掉壓力, 充氣塞上下松動一下,防止充氣塞被固結，難于取出。

5、結束灌漿時，必須先放掉灌漿壓力，再放掉充氣壓力，千萬不能先放掉充氣壓力，防止灌漿塞射出，造成安全事故。

6、灌漿結束后，只需將灌漿塞放入一端封閉的鋼管內，充氣約0.5MPa，即可進行循環沖洗。

7、灌漿塞取出后，將水管分別與進漿管、回漿管連接沖洗。

8、多孔一起灌漿時,所有管路必須平行排開，不得絞纏在一起，以防一孔發生事故影響其它孔的安全。

9、長時間使用后，應將灌漿塞下端拆開進行清洗，上黃油。

10、鉆孔發現時有較長裂隙或較破碎時，可能會發生竄漿、繞塞、返漿，應另放一根氣管至灌漿塞上端，如有竄漿、繞塞、返漿時，用高壓氣沖排，可預防卡塞。
