廠家(產地)	英國威格斯
材質	PEEK
產地	英國進口
產品認證	ROHS
廠家	英國威格斯
類型	標準料
每件重量	25kg
牌號	450g
廠商	英國
用途級別	電子電器部件,醫(yī)用級
品牌	萬匯
加工級別	注塑級,擠出級,包覆
特性級別	增強級,高強度,高剛性

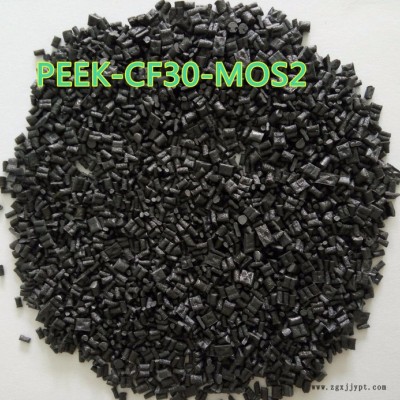

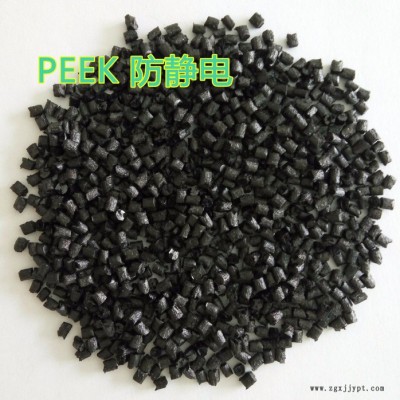

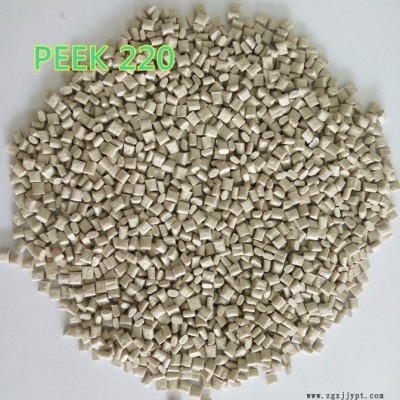

規(guī)格Model	典型特性High Performance	主要用途Application		耐熱	導電	耐磨	潤滑	顏色
聚醚醚酮PEEK  類型：半結晶（約35%）特性：強度高，呈剛性，具有良好的抗應力開裂性 （除丙酮以外），熱穩(wěn)定性高，耐化學試劑性好，與PEI相容性好 鑒別：材料不透明，不易點燃，燃燒時有苯酚氣味，產生的煙霧少

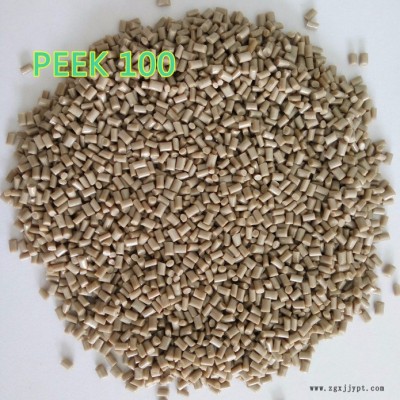

100	良好韌性和彈性、成型性好		螺絲、密封件、解壓罐	★★★		▲▲▲	◆	□◇

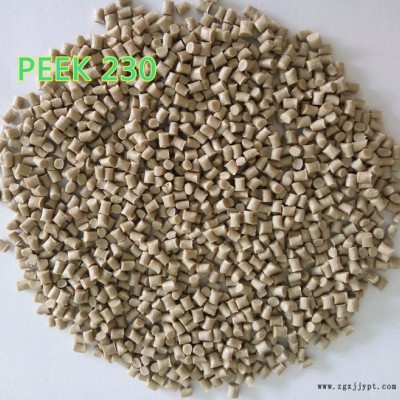

230	GF30%強化、機械性能和耐熱性好、承壓高		油田連接器、殼體	★★★★		▲▲▲	◆	□■
245LR	GF30%+PTFE15%復合		軸承、滾珠、閥座	★★★★		▲▲▲	◆◆	□

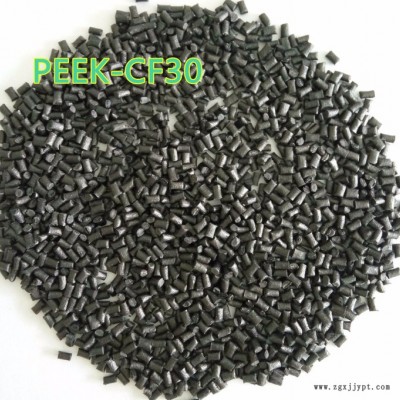

330	CF30%改性		軸承保持架、紡機配件	★★★★	●●●	▲▲▲▲	◆◆	■
400	石墨填充、改善自潤滑性		滾珠、滑塊	★★★★	●●	▲▲▲▲	◆◆◆◆	■



























產品參數(shù)

性能項目		試驗條件[狀態(tài)]	測試方法	測試數(shù)據(jù)	數(shù)據(jù)單位
物理性能	密度		ISO 1183	1.40	g/cm3
	收縮率	橫向流量：170℃,3.00mm	ISO 1183	0.50	%
		流量：170℃,3.00mm	ISO 1183	0.10	%
	吸水率	23 ℃，24hr,3.20mm	ISO 62	0.040	%
		平衡，23℃，3.20mm，50%RH	ISO 62	0.30	%
機械性能	拉伸模量	23℃	ISO 527-2	25000	MPa
	拉伸應力	斷裂，23℃	ISO 527-2	260	MPa
		斷裂，125℃	ISO 527-2	160	MPa
		斷裂，175℃	ISO 527-2	85.0	MPa
		斷裂，275℃	ISO 527-2	50.0	MPa
	拉伸應變	斷裂，23℃	ISO 527-2	1.7	%
	彎曲模量	23℃	ISO 178	23000	MPa
	彎曲強度	275℃	ISO 178	60.0	MPa
		175℃	ISO 178	120	MPa
		125℃	ISO 178	250	MPa
		23℃	ISO 178	380	MPa
	壓縮應力	23℃	ISO 604	300	MPa
		120℃	ISO 604	200	MPa
		200℃	ISO 604	70.0
	簡支梁缺口沖擊強度	23℃	ISO 179/1eA	7.0	kJ/m2
	簡支梁缺口沖擊強度	23℃	ISO 179/1U	45	kJ/m2
	懸臂梁缺口沖擊強度	23℃	ISO 180/A	9.5	kJ/m2
	無缺口伊佐德沖擊強度	23℃	ISO 180	45	kJ/m2
	支撐硬度	支撐D，23℃	ISO 868	90
熱性能	熱變形溫度	1.8MPa,未退火	ISO 75-2/A	336	℃
	玻璃轉化溫度		ISO 11357-2	143	℃
	熔融溫度		ISO 11357-3	343	℃
	線性膨脹系數(shù)	流動：<143℃	ISO 11359-2	5.0E-6	cm/cm/℃
		流動：>143℃	ISO 11359-2	6.0E-6	cm/cm/℃
		橫向：<143℃	ISO 11359-2	0.000040	cm/cm/℃
		橫向：>143℃	ISO 11359-2	0.00010	cm/cm/℃
	比熱	23℃	DSC	1800	J/kg/℃
	導熱系數(shù)	23℃	Internal Method	0.95	W/m/K
	體積電阻率2	23℃	ASTM D4496	1.0E+5	ohm.cm
	UL阻燃等級	0.500mm	UL 94	V-0
	灼熱絲易燃指數(shù)	2.00mm	IEC 60695-2-12	960	℃
	毒性	CO Content	NES 713	0.0500
		CO2Content	NES 713	0.120
		Total Gases	NES 713	0.170
	RTI Str		UL 746	240	℃
	RTI Imp		UL 746	200	℃
	熔體粘度	400℃	ISO 11443	675	Pa.s



聚醚醚酮，英文名稱polyetheretherketone(簡稱PEEK)，它是分子主鏈中含有鏈節(jié)的線性芳香族高分子化合物。其構成單位為氧-對亞苯基-氧-羰-對亞苯基，是半結晶性、熱塑性塑料。

產品名稱:聚醚醚酮(PEEK)樹脂是一種性能優(yōu)異的特種工程塑料，與其他特種工程塑料相比具有

更多顯著優(yōu)勢，耐正高溫260度、機械性能優(yōu)異、自潤滑性好、耐化學品腐蝕、阻燃、耐剝離性、耐磨

不耐強硝酸、濃硫酸、抗輻射、超強的機械性能可用于高端的機械和航空等科技



產品特性

耐輻照性、絕緣性穩(wěn)定、耐水解，抗壓，耐腐蝕，其符合材料制作成的機械零件具有自潤滑效果。

.耐溫、熱穩(wěn)定性佳、超高耐熱(較PPS優(yōu)良)、HDT在315攝氏度以上，UL連續(xù)使用溫度為250攝氏度。

1:機械特性PEEK是韌性和剛性兼?zhèn)洳⑷〉闷胶獾乃芰稀Ｌ貏e是它對交變應力的優(yōu)良耐疲勞是所有塑料中最出眾的，可與合金材料媲美。

2:自潤滑性PEEK在所有塑料中具有出眾的滑動特性，適合于嚴格要求低摩擦系數(shù)和耐摩耗用途使用。特別是碳纖、石墨各占一定比例混合改性的PEEK自潤滑性能更佳。

3:耐化學藥品性(耐腐蝕性)PEEK具有優(yōu)異的耐化學藥品性.在通常的化學藥品中，能溶解或者破壞它的只有濃硫酸，它的耐腐蝕性與鎳鋼相近。

4:阻燃性PEEK是非常穩(wěn)定的聚合物，1.45mm厚的樣品，不加任何阻燃劑就可達到最高阻燃標準。

5:耐剝離性PEEK的耐剝離性很好，因此可制成包覆很薄的 或電磁線，并可在苛刻條件下使用。

6:耐疲勞性PEEK在所有樹脂中具有最好的耐疲勞性。

7:耐輻照性耐高輻照的能力很強，超過了通用樹脂中耐輻照性最好的聚苯乙烯。可以作成γ輻照劑量達1100Mrad時仍能保持良好的絕緣能力的高性能 。

8:耐水解性PEEK及其復合材料不受水和高壓水蒸氣的化學影響，用這種材料作成的制品在高溫高壓水中連續(xù)使用仍可保持優(yōu)異特性。

PEEK產品特性

PEEK(聚醚醚酮)塑膠原料是芳香族結晶型熱塑性高分子材料,其熔點為334℃,具有機械強度高、耐高溫、耐沖擊、阻燃、耐酸堿、耐水解、耐磨、耐疲勞、耐輻照及良好的電性能。

耐高溫

PEEK樹脂具有較高的熔點(343℃)和玻璃化轉變溫度(1 43℃)，連續(xù)使用溫度為260℃，其30%GF或CF增強牌號的負載熱變型溫度高達316℃。

機械特性

PEEK(聚醚醚酮)塑膠原料樹脂具有良好的韌性和剛性，它具備與合金材料媲美的對交變應力的優(yōu)良耐疲勞性。

發(fā)煙性

測量由塑料燃燒所產生煙塵的標準為ASTM E662，此標準是采用美國國家標準局(NBS)的煙塵實驗室，以比光學密度為單位，測量由標準形狀樣品燃燒生產的煙塵的可見光暗淡程度，該測試可以在持續(xù)燃燒(有火焰)或燃燒中斷(無火焰)的情況下進行，在塑料中PEEK具有最低發(fā)煙性。

毒氣逸散性

PEEK與很多有機材料相同，在高溫分解時，PEEK主要產生二氧化碳和一氧化碳，使用英國航行器測試標準BSS 7239可以檢測到極低濃度的毒氣逸散，這種檢測過程需要在1立方米的空間內完全燃燒100克樣品，然后分析其中所產生的毒氣，毒性指數(shù)定義為在正常情況下產生的毒氣濃度綜合與30分鐘可以使人致命的劑量之比，PEEK450G的指數(shù)為0.22，且沒有檢測到酸性氣體。

穩(wěn)定性

PEEK塑膠原料具有優(yōu)越的尺寸穩(wěn)定特性，這對某些應用來說有的很重要。溫度、濕度等環(huán)境條件的變化對PEEK零件的尺寸影響不大，可以滿足對尺寸精度要求比較高工況下的使用要求。

1.PEEK塑膠原料注塑成型收縮率小，這對控制PEEK注塑零件的尺寸公差范圍非常有好處，使PEEK零件的尺寸精度比通用塑料高很多;

2. 熱膨脹系數(shù)小，隨著溫度的變化(可由環(huán)境溫度的變化或運轉過程中摩擦生熱引起)，PEEK零件的尺寸變化很小;

3.PEEK耐熱水解特性突出，在高溫高濕環(huán)境下吸水性很低，不會出現(xiàn)類似尼龍等通用塑料因吸水而使尺寸發(fā)生明顯變化的情況;

絕緣穩(wěn)定性

PEEK(聚醚醚酮)塑膠原料樹脂具有良好的電絕緣性能，并保持到很高的溫度范圍。其介電損耗在高頻情況下也很小

耐輻照性和耐剝離性

PEEK(聚醚醚酮)塑膠原料樹脂有良好的耐輻照性和耐剝離性,因此可 以用來制成特殊用途的電磁線.

現(xiàn)在在消毒柜和無線驗證系統(tǒng)上，有時會采用peek，相當不銹鋼的功效



性能

PEEK樹脂是理想的電絕緣體，在高溫、高壓和高濕度等惡劣的工作條件下，仍能保持良好的電絕緣性能，因此電子信息領域逐漸成為PEEK樹脂第二大應用領域。可用于制造輸送超純水的管道、閥門和泵。

PEEK樹脂還可在134℃下經(jīng)受多達3000次的循環(huán)高壓滅菌，這一特性使其可用于生產滅菌要求高、需反復使用的手術和牙科設備。PEEK不僅具有質量輕、無毒、耐腐蝕等優(yōu)點，還是目前與人體骨骼最接近的材料，可與肌體有機結合，所以用PEEK樹脂代替金屬制造人體骨骼是其在醫(yī)療領域的又一重要應用。國內PEEK材料生產發(fā)展很迅速。

PEEK樹脂是20世紀70年代末由英國原ICI公司開發(fā)的，自問世以來，一直被作為一種重要的戰(zhàn)略性國防軍工材料，許多國家均限制出口。

聚醚醚酮(PEEK)作為一種新型的半晶態(tài)芳香族塑性工程塑料，具有極其出色的物理、力學性能，在許多特殊領域可以替代金屬、陶瓷等傳統(tǒng)材料，在減輕質量，提高性能方面貢獻突出，成為當今最熱門的高性能工程塑料之一。PEEK耐高溫熱性能十分突出，可在250℃下長期使用，瞬間使用溫度可達315℃;其剛性大，尺寸穩(wěn)定性，線脹系數(shù)較小，接近于金屬鋁材料;PEEK化學穩(wěn)定性好，對酸、堿及幾乎所有的有機溶劑都有很強的抗腐蝕能力，同時具有阻燃、抗輻射等性能;PEEK耐滑動磨損和微動磨損耗的性能優(yōu)異，尤其是能在250℃下保持高耐磨性和低摩擦因數(shù);此外，PEEK易于擠出和注射擊成型。憑借些優(yōu)異的綜合性能，PEEK在航空航天、機械、石油、化工、核電、軌道交通等領域有廣泛的應用即使在200度蒸氣中，其拉抻強度、質量及外觀也不發(fā)生顯著變化，可長期使用。在很高的交變應力的作用下具有很好的抗疲勞性，并且有長期的耐負荷性，耐磨性好。有極好的阻燃性，有自熄性，在樹脂中不含有阻燃劑，分子中也不含鹵素，所以燃燒時不會污穢環(huán)境，氧指數(shù)達24-35，阻燃等級為UL94V—0。PEEK除可溶于濃硫酸和濃硝酸中變黃外，對其他溶劑均穩(wěn)定，但若結晶不充分，會在丙銅類溶劑中產生裂紋。

PEEK的成型加工可注塑、擠塑、吹塑、壓制等。

用途:它是一種綜合性能優(yōu)良的工程塑料，薄膜可流延或定向，用作電線被覆線、原子能工程部件、H級或C級電絕緣材料、柔性印刷電路板、熱泵機殼或機架、油井聯(lián)接器、閥門、金屬耐熱或防腐涂料，單絲，包扎帶，篩子、地鐵、礦山、油田、電器工業(yè)、原子能工程、化工設備等方面。
