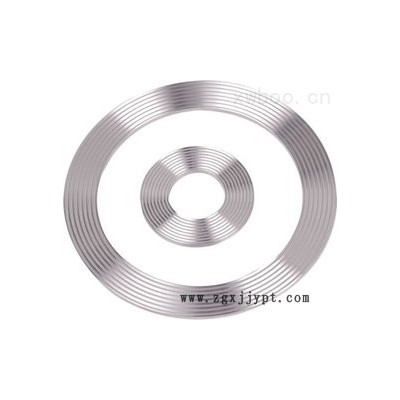

齒形墊片

一般用精密的車床在金屬不銹鋼平墊片的二面加工成同心的溝槽，根據不同的介質，可選擇柔性石墨、PTFE、無石棉板或其它一些軟金屬，粘貼在墊片的二面。也可不帶密封層直接使用，且能達到良好的密封效果，但在高壓場合中容易對法蘭的表面造成損失。
　　本墊片的結構型式隨法蘭的密封面的不同而分為二種基本類型：
　　1.用于平面法蘭的帶定位環的齒型墊
　　2.用于凹凸法蘭的不帶定位環的齒型墊。
　　產品應用：
　　齒形組合墊在較低的預緊力下使用是首先的墊片，表面柔軟的密封層避免了金屬對金屬的直接接觸，且能可靠、緊密的結合，保護了金屬法蘭不被損傷，即使在*的載荷下。齒形組合墊尤其適合于高溫、高壓，工況條件交變的場合，在熱交換器、容器、反應釜的法蘭連接處，是傳統金屬包覆墊片的理想替代品。
　　一. 性能與特點
　　1、適用于高溫、高壓部位
　　2、耐腐蝕性強
　　3、密封作用穩定、可靠
　　二. 使用范圍及參數
　　1、使用溫度：～650℃
　　2、使用壓力：6.4～25.0MPa
　　3、最小預緊比壓： y=70MPa
　　4、墊片系數：m=4.25
