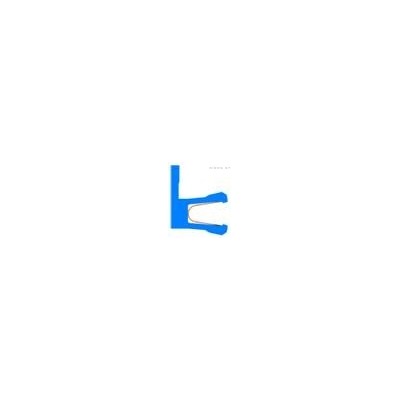

　　孔用彈簧張力密封圈
　　孔用彈簧張力靜密封是由金屬懸臂彈簧和經機械加工過的填充聚四氟乙烯密封套組成的單向密封，特別適用于靜密封和慢速往復運動場合。螺旋彈簧剛度大，能保證可靠的密封要求，沒有泄漏。
　　優點:
　　—特別適用于靜密封場合
　　—能適應絕大部分流體和化學制品
　　—摩擦系數小
　　—防腐能力強和尺寸穩定性好
　　—能承受急劇的溫度變化
　　—不會污染食品和藥劑液體
　　—可以進行消毒
　　—貯存期無限

技術數據
壓力	80MPa(靜負載) 40MPa(動負載)
速度	靜、慢速旋轉
溫度	-70℃~+260℃
介質	所有液體、化學制品和氣體


安裝尺寸數據

孔徑 D H9	溝槽直徑 d h9	溝槽寬度 L+0,2	半徑 r	止口高度 Y	徑向間隙 Smax
孔徑 D H9	溝槽直徑 d h9	溝槽寬度 L+0,2	半徑 r	止口高度 Y	2MPa	10MPa	20MPa	40MPa
6,0—13,9	D—2,9	2,4	0,4	0,4	0,20	0,10	0,08	0,05
14,0—24,9	D—4,5	3,6	0,4	0,6	0,25	0,15	0,10	0,07
25,0—45,9	D—6,2	4,8	0,6	0,7	0,35	0,20	0,15	0,08
46,0—124,9	D—9,4	7,1	0,8	0,8	0,50	0,25	0,20	0,10
125,0—999,9	D—12,2	9,5	0,8	0,9	0,60	0,30	0,25	0,12

孔用彈簧張力密封圈訂貨資料（單位：mm）

訂貨型號	孔徑 DH9	溝槽直徑d h9	溝槽寬度L+0,2	訂貨型號	孔徑 DH9	溝槽直徑 d h9	溝槽寬度L+0,2
S006	6	3,1	2,4	S090	90	80,6	7,1
S008	8	5,1	2,4	S095	95	85,6	7,1
S010	10	7,1	2,4	S100	100	90,6	7,1
S012	12	9,1	2,4	S110	110	100,6	7,1
S014	14	9,5	3,6	S115	115	105,6	7,1
S015	15	10,5	3,6	S120	120	110,6	7,1
S016	16	11,5	3,6	S125	125	112,8	9,5
S018	18	13,5	3,6	S130	130	117,8	9,5
S020	20	15,5	3,6	S135	135	122,8	9,5
S022	22	17,5	3,6	S140	140	127,8	9,5
S025	25	18,8	4,8	S150	150	137,8	9,5
S028	28	21,8	4,8	S160	160	147,8	9,5
S030	30	23,8	4,8	S170	170	157,8	9,5
S032	32	25,8	4,8	S180	180	167,8	9,5
S035	35	28,8	4,8	S190	190	177,8	9,5
S040	40	33,8	4,8	S200	200	187,8	9,5
S042	42	35,8	4,8	S210	210	197,8	9,5
S045	45	38,8	4,8	S220	220	207,8	9,5
S048	48	38,6	7,1	S230	230	217,8	9,5
S050	50	40,6	7,1	S240	240	227,8	9,5
S052	52	42,6	7,1	S250	250	237,8	9,5
S055	55	45,6	7,1	S280	280	267,8	9,5
S056	56	46,6	7,1	S300	300	287,8	9,5
S060	60	50,6	7,1	S320	320	307,8	9,5
S063	63	53,6	7,1	S350	350	337,8	9,5
S065	65	55,6	7,1	S400	400	387,8	9,5
S070	70	60,6	7,1	S420	420	407,8	9,5
S075	75	65,6	7,1	S450	450	437,8	9,5
S080	80	70,6	7,1	S480	480	467,8	9,5
S085	85	75,6	7,1	S500	500	487,8	9,5
