一 、主要作用

1、嵌擠作用

? ? ? ? 抗車轍劑在施工過程中由于高溫的作用而軟化，這些微粒在碾壓過程中熱成型，相當(dāng)于具有高粘附性的單一粒徑細(xì)集料填充嵌擠到了集料骨架中的空隙，增加了瀝青混合料結(jié)構(gòu)的骨架作用，加強(qiáng)了混合料之間的相互作用力，使混合料之間更加緊密，降低了成型路面的滲透性。同時(shí)增加了瀝青混合料承受荷載的能力。

2、加筋作用

? ? ? ?由于抗車轍劑中聚合物形成的微結(jié)晶區(qū)具有相當(dāng)?shù)膭哦龋诎韬瓦^程中部分拉絲成塑料纖維，在集料骨架內(nèi)搭橋交聯(lián)而形成纖維加筋作用。由于聚合物纖維的存在，它在膠結(jié)料中形成網(wǎng)狀，加強(qiáng)了瀝青礦粉膠結(jié)料體系相互作用和整體性。

3、膠結(jié)作用

? ? ? ? 抗車轍劑投入瀝青混合料的拌和鍋中，在170~180°C的溫度下，首先通過與礦料干拌，使它軟化，繼續(xù)加入瀝青拌和，抗車轍劑顆粒與瀝青形成膠結(jié)作用，使瀝青性能得到改善。提高了瀝青的軟化點(diǎn);降低了對(duì)溫度的敏感性;增加了瀝青與礦料的粘附能力。

4、變形恢復(fù)作用

? ? ? ?車轍劑的彈性成分在較高溫度時(shí)具有使路面的變形部分彈性恢復(fù)的功能，因而降低了成型瀝青路面的 變形。

?

二 、抗車轍劑應(yīng)用領(lǐng)域

1）公路：高速公路及高等級(jí)公路，特別適用于高溫地區(qū)、重交通路段及長大縱坡路段；

2）市政道路：市政干道、公交車道等，特別適用于十字路口和公交車站；

3）機(jī)場港口：機(jī)場跑道、集裝箱堆放場地、工業(yè)設(shè)施用地等要求承受重載的道路和場地；

4）路面養(yǎng)護(hù)：各種路面大中修養(yǎng)護(hù)及坑道修復(fù)，水泥路面加罩瀝青混凝土路面等。

?

三 、抗車轍劑使用說明

1、應(yīng)用比例

? ? ? ? 多數(shù)抗車轍劑的使用劑量為瀝青混合料的0.3~0.5%，即每噸瀝青混合料中摻3~5KG。用于道路則一般摻0.35-0.4%，即每噸瀝青混合料中摻3.5-4KG即可。交通量大，重型車輛多的用高限，特殊路段可摻0.6%以上。

2、施工工藝

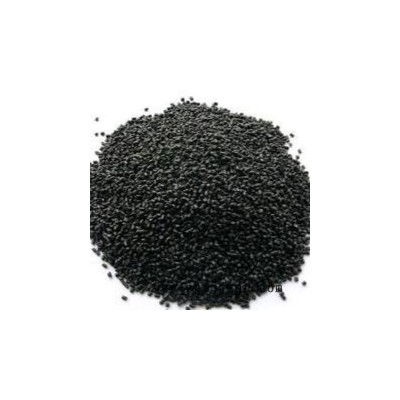

? ? ? ?由于多數(shù)抗車轍劑為顆粒狀，通常在現(xiàn)場外加使用，因此，其使用工藝方便簡單，通過瀝青混合料拌和過程中直接加入:

? ? ? 1. 將礦料加熱到170~180°C時(shí)，將添加劑直接投入拌和鍋內(nèi)進(jìn)行干拌，拌和時(shí)間可增加2~3秒。

? ? ? 2. 加入熱瀝青繼續(xù)攪拌，拌和時(shí)間可相對(duì)增加。

? ? ? 3. 成品混合料的質(zhì)量控制和儲(chǔ)存運(yùn)輸按常規(guī)的混合料進(jìn)行。
