規格	齊全
材質	冷軋板
工藝	機加工
插拔次數	1000（次）
適用線纜類型	通用
回波損耗	0.3（dB）
適用范圍	45
品牌	三網通信
型號	ODF光纖配線架

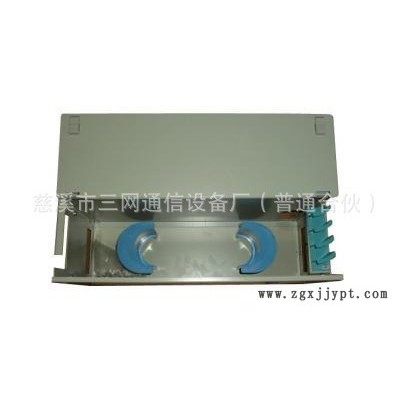

ODF箱|ODF單元箱|ODF配線箱(Fiber Optic Distribution frame)ODF配線架 （12芯、24芯、48芯、72芯、96芯144芯ODF單元箱生產基地！！！）
規格：19〞標準安裝
材質：殼體采用厚度1.5mm冷扎板制成,環氧靜電噴塑，外形美觀，使用方便
顏色：灰色；

三網通信為適應三網融合、FTTx的推廣，三網通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。

三網通信FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢！！！

銷售熱線：

手機：13736014228

手機：13486451599

電話：0574-63622522

傳真：0574-63622508

Q Q：411531611

網址：//www.3wl.com.cn

地址：浙江省寧波慈溪市觀海衛鎮工業區

FTTX局端機房配線架，光纖配線架（Optical Distribution frame）OMDF光纖總配線架|ODF光纖配線架（柜）

ODF箱/ODF單元箱

訂貨指南：

名稱	型號	外形尺寸 （H×W×D）mm	備注
12芯ODF單元箱	3W-12	44×465×270	配一體化盤1個
24芯ODF單元箱	3W-24	88×465×270	配一體化盤2個
48芯ODF單元箱	3W-48	132×465×270	配一體化盤4個
72芯ODF單元箱	3W-72	222×465×270	配一體化盤6個

產品概述：
熔接一體化機框具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。
產品特性：
· 標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。
· 工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材
· 料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持
· 在40mm以上。
· 既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜
· 合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲
· 光纜纖芯和尾纖的存儲和保護功能等。
· 配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊
· 固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光
· 纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入
· 的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配
· 盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
技術特性:
· 插入耐久性壽命>1000次
· 高壓防護地與機架間絕緣電阻>20000MΩ/1分鐘,不擊穿,無飛弧
工作環境：
· 工作溫度: -5℃～+40℃
· 相對濕度：≤85%(+30℃)
· 大氣壓力：70～106Kpa

光纖配線架的作用
ODF（Optical Distribution frame）光纖配線架
光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

GPX2型光纖配線架屬熔接配線一體化,適用于光纖接入網主干光纜間的熔接、配線、調線和測試。

技 術 指 標

工作環境：-40℃~+65℃大氣壓力：70Kpa ~106Kpa插入損耗：≤0.2dB回波損耗：FC/PC ≥40dB、FC/APC≥60dB、FC/UPC≥50dB光纖連接器插拔耐久壽命>1000 次機箱高壓防護地與機箱絕緣，絕緣電阻≥×1000m/500v(DC)機箱高壓防護與機箱耐壓間耐壓≥3000CV（DC）/1min不穿、無飛弧。

特 點

容量大,密度高，2.6米機架滿配置864芯；全模塊化設計，采用12芯熔接配線一體化模塊，每單元集熔接、配線于一體；卡接式安裝FC、SC兩種適配器，適配器與機箱下面呈30度角，既保證了跳纖的彎曲半徑，又可避免弧光灼傷人眼；能同時滿足帶狀光纜和非帶狀光纜的需要；標識清楚，每芯光纖的接續與分配都有明確規定的標示；每個接續模塊可單獨抽出，操作方便，具有保護光纖接點盤貯光纖功能；設有光纜引入單元，光纜可上下進纜，光纖的分配和調度全正面操作。

規 格

一、獨立ODU類

型號	規格	外形尺寸
GPX09T-1	576D	2000*800*400(MM)
GPX09T-2	648D	2200*800*400(MM)
GPX09T-3	864D	2600*800*400(MM)

800*400mm寬機架	正面（光纜為底部進入）
內部結構正面	內部結構背面
光纜引入單元	光纖走纖示意 （左為光纖存儲通道，右為光纖進入通道）
12芯模塊

二、新型高密度類

型號	集中下纜板	12芯一體化托盤（中型）	規格（芯）	外形尺寸
GPX09T-1	1	50	648	2000×840×300(MM)
GPX09T-2	1	60	720	2200×840×300(MM)
GPX09T-3	1	72	864	2600×840×300(MM)

GPX16型光纖總配線架，是一種在柜體內實現光纖跳線的交叉連接式配線設備。該產品設計成單面雙直列布局，結構緊湊，集成度高，操作方便。其思路，理念超前；其應用維護方便；其管理，界面清晰。主要用在外纜光纜在2000芯以下的模塊局或機房面積特別緊張的局端。

二、容量及配置

GPX16型光纖總配線柜按照機柜的高度不同有3種容量，其配置見表1。

表 1 光纖總配線柜配置

外形尺寸	熔接盤數量	綜端盤數量	子框	水平線槽	光纜板	總?cè)萘?/p>
2000×800×400	54	54	18	2層	2層	1296
2200×800×400	60	60	20	2層	2層	1440
2600×800×400	72	72	24	3層	3層	1728
注：1 熔接盤和終端盤外型尺寸為25×200×180（高×寬×深）顏色：冰灰 2內線也可以配置左出纖熔接托盤 3 72芯機框為選配件 4側板和門板均為選配件

三、主要特點

◎ 跳纖交叉連接，跳纖不出配線區域，跳纖可定長尺寸

◎ 實現施工、操作，維護為全正面。設備可靠墻安裝，也可背靠背安裝

◎ 采用小型化熔配一體化塑料托盤，托盤底板可左出纖方式，也可以右出纖方式，極大地 方便用戶訂貨。托盤可安裝FC,SC,LC等適配器

◎ 外纜的引入可上進纜方式，也可下進纜的方式

◎ 設備可多臺并架，設備的下面有多層水平走線槽，供架間跳纖用

◎ 設備的側板和門板均為造配件

四、主要技術參數

1、使用條件

環境溫度：-15℃~+40℃

貯存溫度：-25℃~+55℃

相對濕度：≤85%（+40℃）

大氣壓力：70~106kpa

2、光電性能

光纖連接損耗：≤0.3db（包括介入、互換性、重復性和溫度變化損耗）

回波損耗：FC/PC≥40 db FC/SPC≥45 db FC/APC≥60 db

SC/PC≥40 db SC/SPC≥45 db SC/APC≥60 db

LC/PC≥40 db LC/SPC≥45 db LC/APC≥60 db

插拔壽命：1000次

設備高壓防護地與設備間絕緣電阻>1000MΩ/500V（DC）

設備高壓防護地與設備間耐壓>3000V（DC）/min，不擊穿、無飛弧

標準工作波長：850nm、1310nm、1550nm

3、光跳纖、適配器適用標準：

光纖活動連接器：符合GB12507以及相關標準規定

光纖、光纜符合GB/T11819-1987和GB/T7424-1987的規定

4、產品符合YD/T779-2008標準規定

光纖ODF配線架
采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量.
產品規格:光纖ODF配線架24芯/48芯/72芯/96芯
光纖ODF配線架用途:機架式

型號	規格	外形尺寸
GPX02B	576D	2000*800*400(MM)
GPX02B	648D	2200*800*400(MM)
GPX02B	864D	2600*800*400(MM)

產品特點：

●模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性；

●系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有全系列高品質的光器件產品，并能提供系統的解決方案；

●人性化：強調人性化操作、管理等，全正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；

●標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂；

●專業化：專業技術人員和生產、檢測設備保障產品性能優越性和可靠性；

依據標準：

●YD/T778-2006《光纖配線架》

●YD/T895-1997《SC/PC型單模光纖活動連接器技術條件》

●YD/T826-1996《FC/PC型單模光纖光纜活動連接器技術條件》

●YD/T988-1998《通信光纜交接箱》

●YD/T814-1996《光纜接頭盒》

●YD/T925-1997《光纜終端盒》

技術指標：

使用條件：

●工作溫度：-10℃~+40℃

●貯存溫度：-25℃~+55℃

●相對溫度：≤85%(+30℃)

●大氣壓力：70kPa~106kPa

適用性指標：

●標稱工作波長：850nm、1310nm、1550nm；

●光纖活動連接器：符合GB12507及相關標準的規定；

●光纖光纜符合GB/T11818和GB/T7424的規定。

功能：

●具有光纜固定和保護功能；

●具有光纜終接功能；

●調線功能；

●光纜纖芯和尾纖的保護功能。

機架高度：

●滿足行標規定三種標準尺寸：2600mm、2200mm、2000mm。

●可根據需方不同要求訂做不同規格的產品。

光電性能：

●機架高壓防護地與機架絕緣,絕緣電阻1000MΩ/500V(DC)無飛弧。

●機架高壓防護地與機架間耐壓不小于3000V（DC）/1min不擊穿，無飛弧。

●光纖連接器損耗≤0.5dB

●插入損耗≤0.2dB

●回波損耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB

●插拔性壽命：>1000次

機械性能：

●塑料件燃燒性能符合GB51697-85的規定。

●光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm。

●光纜進入機箱，曲率半徑大于光纜直徑的15倍。

說明：

●所用鋼板均采用優質鍍鋅板；

●所用緊固件采用不銹鋼或不銹鋼板電鍍處理；

●所有外觀為金屬的結構件均采用靜電環氧粉末噴涂。
