名稱

單位

規格型號或數量、要求

位 號

X-150/152

需求數量

臺

2

整體式加熱箱

8桶規格

操作方式

間 斷

安裝位置

室 外

設備材質

SS304

加熱介質

蒸 汽

設備形式

雙層烘架式

盤管內操作壓力

MPaG

0.9 MPaG

加熱介質溫度

℃

≦178

工作室內操作溫度

℃

50—120度可調節

加熱時間

h

8（可時間設定）

規格尺寸

箱體外形

2260×1900×4200mm

（寬×深×高）（箱體含欄桿）

內工作室

1700×1600×2700mm

（寬×深×高）

油桶尺寸

mm

≌ ￠600×900

拍子尺寸

mm

1200×1200×120mm共二只

可放拍子數量

個

2

可放層數

層

2

共放油桶數量

只

8（4桶×1盤×2層）

底板每平米承重

t

1.5t/m2

貨架凈尺寸

mm

1500×1000×1600 mm=1件

50×100×3不銹鋼304矩形管

（寬×深×高）

內部加強筋

m

5#號角鋼.40×80矩形鋼

底部加強筋和板材

m

8#號槽鋼. 2.0mm不銹鋼板

頂部加強筋

m

8#號槽鋼.方鋼

導風道材料

mm

SS304  $1.2mm

對流壁調風材料

mm

SS304  $1.0mm

箱體外壁板

mm

SS304  $1.5mm

箱體內外壁平整度

mm

5/1000

四周護欄

1寸圓焊管涂黃色漆

￠32￠26鍍鋅焊管40×60角鋼

爬梯護籠

50×4扁鋼

箱體門

?

集裝箱門鎖單面雙開式

保溫層

80mm

優質高密度超細玻璃纖維巖棉

設備可裝容量

桶

8桶  （￠600×900mm）

設備共計門數

扇

2

箱體外壁

拉絲拋光處理

密封件

?

耐高溫石棉繩密封條

箱內加熱器

?

不銹鋼蒸汽散熱器

加熱介質

蒸汽用戶提供

散熱器組數

片

2

箱內加熱器散熱面積

㎡?

28㎡

內循環風機

KW

防爆型3 kw=1臺

循環風量

m3/h

≌9600--11000

控制溫度精度

℃

±1

溫度均勻性

℃

±3

熱風循環

方式

加熱室內加風道實現空氣強制對流

設備重量

噸?

≌2.9

底板接油槽和集油坑

100×80×1500 mm

（寬×深×長）

進出風口尺寸

mm

150×150

防爆電控箱

（實現加熱恒溫自動控制.）

臺

鎮江華陽機電制造有限公司

加熱箱內烘架

套

1套  50×100mm矩形管焊制

電纜

江蘇上上電纜集團公司

線槽

鍍鋅100×40鎮江宇天電纜橋架有限公司

接觸器 斷路器

施耐德

PT100溫度傳感器

日本橫河

抽風風機

格林瀚克通風設備昆山有限公司

防爆型0．37KW

蒸汽管道

馬鋼DN25無縫管

管道連接法蘭

ASME B16.5

電磁閥

德國海隆

截止閥.球閥

浙江超達閥門

加熱箱生產方式

按整機生產和運輸（運輸超高部分配件現場安裝）現場吊裝.到貨吊裝費用由需方承擔

蒸汽管路說明

蒸汽的管道口徑為DN25，裝有電器設備的開和關來控制設定的溫度，且能保持恒溫，進汽管道分為自動控制和旁路手動控制二路，便于維護時不

影響設備正常使用。

備注：1. 根據要求，箱體開門方式為單面雙開，集裝箱門鎖式,開門角度為180° ，開門后可以采用懸掛鏈勾住門，防止門的自動關閉。

2. 加熱箱實現數字化控制溫度，可自動切斷熱源保持設定溫度，避免超溫，在防爆電器控制箱預留好各個功能接線端子，供使用方與DCS通訊。

3. 加熱箱門的開關與強制冷卻抽風風機、加熱源控制為聯鎖控制。

4. 蒸汽加熱閥組的安裝高度離地面約1300mm左右，方便日常維護。

5. 電氣及儀表設備和風機的防爆等級不低于IIBT4

6. 加熱箱的內外材質均為SS304不銹鋼，頂部護欄和爬梯為碳鋼再油漆處理，蒸汽管道也為碳鋼材質。

 (非標型)

一．加熱烤箱工作原理簡介：
  該加熱箱熱空氣循環系統采用立式電機水平循環送風方式，熱風循環均勻高效。風源由循環送風電機帶動風輪經由蒸汽散熱器，而將熱風送出，再經由風道至烘箱內室，再將使用后的空氣吸入風道成為風源再度循環加熱使用，室內溫度均勻性。當因開關門動作引起溫度值發生擺動，可介此送風循環系統迅速恢復操作狀態溫度值。數據咨詢微信qq 1404839976,該加熱箱由用戶提供加熱后的導熱油經過電磁閥進入到箱內散熱器進行循環，由電磁閥和智能型數字溫控儀來控制，從而達到所設定的溫度。

二.加熱烤箱耐用性較強：

由于散熱器被密封在箱體內，與外界空氣接觸面小，因此箱內鍍鋅板不易被氧化腐蝕。而且內熱循環：烘烤物件受熱均勻。加熱時底部有接油槽和接油坑，預防物料不慎益處。該設備在電氣控制安全：結構合理，有效工作面積大，叉車上下料方便，功能全，操作簡單，維修調整方便，噪音小，可靠性高，成本低，能耗少，生產效率高。在設備的后部焊有垂直爬梯，便于安裝及維修人員到達設備頂部。設備頂部四周焊有安全護欄高度1000mm,確保安全生產。

三．加熱箱外觀結構形式：

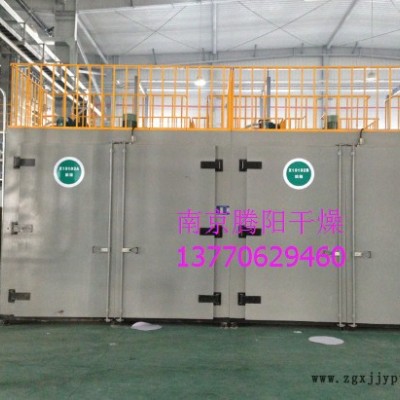

該加熱箱為正面雙開門，后背設有導熱油加熱管道系統，頂部有循環風機。加熱箱內部有烘架，分為二層，每層可以放4個拍子，整個加熱箱共計放8個拍子，每只拍子可以放6只桶，拍子尺寸為1300*1900，共計可放48桶。

四．配置數據及品牌

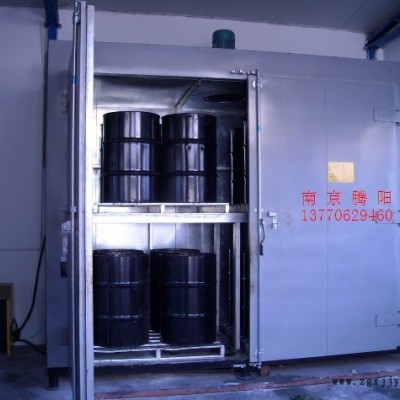

供應化工原材料烘箱 化工原材料油桶固化烘箱 用于重載產品，化工原料、工業原料桶、植物油、樹脂的固化進行解凍加熱，一般一桶為200KG左右，產品設備設計，有4桶，6桶，8桶。一般的化學液體原料在溫度較低的季節里，容易凝固。在生產過程中無法將原料快速從盛桶中取出，從而使大多數企業將原料桶放入普通烘箱里進行預熱。普通烘箱只能做到表面預熱，解決不了徹底預熱的效果，我南京騰陽推出的油桶專用烘箱。大大減少了用戶在原料進入生產中所帶來的溶解煩惱。廠家咨詢熱線：Q1404839976【擅長非標加工定制各行業烘箱 高溫烘箱 流水線烘箱 工業烘房等等電熱設備】

供應化工原材料烘箱 化工原材料油桶固化烘箱

1.型號：ZS881-7TC型臺車系列

2.烘烤區尺寸(毫米)：深1600×寬1800×高1800 可定制尺寸

3.溫度范圍：RT~300℃任意調節恒溫（其它高溫按需定制400℃，500℃）

4.加熱功率:33KW

5.電源:可提供各國電源如110V/220V/380V/415V/440V…(50/60 Hz)

6.溫度波動度：±1℃

7.溫度均勻度：空載±2%℃

8.升溫速度：RT~100℃在20分種以內

9.內膛材質：不銹鋼板，外殼材質：A3鋼板

10.發熱器：護套式電加熱管

11.安全裝置：超溫保護裝置、電機過熱電流保護、相序保護、泄壓防爆門等

12.溫度控制：SSR（SCR）接點方式輸出，自動PID控制,LED數字顯示

13.熱風系統：采用特制耐高溫防爆型長軸馬達及強力多翼式風葉，強力吸風循環機構可得到均勻分布溫度，安靜低噪音，節能。

14.標準配件：恒溫定時器、智能溫度控制器

15.選購品：溫度記錄儀、可編程溫度控制器、載物網版、不銹鋼沖孔盤、推車、電磁門扣、觀察視窗、馬達轉速調節器、三色報警、測溫孔、PLC控制、觸摸屏控制

16.其它規格：南京騰陽可根據客戶要求承接設計制造各種防爆烘箱

17.售后服務：保修1年
