產地	江蘇
管徑	10mm
換熱面積	150
類型	板式換熱器
售后服務	保修一年
銷售方式	直銷
用途	換熱
中心距	1294*298
重量	1000kg
執行質量標準	行標
貿易屬性	內貿
傳熱方式	熱對流
流道截面積	0.000547㎡
發貨期限	10天
品牌	普爾森
型號	PES150
加工定制	是
換熱器材質	不銹鋼

1、高效節能:其換熱系數比管殼式換熱器的熱效率高3~5倍。
2、結構緊湊:板式換熱器板片緊密排列，與其他換熱器類型相比，板式換熱器的占地面積和占用空間較少，面積相同換熱量的板式換熱器僅為管殼式換熱器的1/5.
3、容易清洗拆裝方便:板式換熱器靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結垢。
4、使用壽命長:板式換熱器采用不銹鋼或鈦合金板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。
5、適應性強:板式換熱器板片為獨立元件，可按要求隨意增減流程，形式多樣:可適用于各種不同的、工藝的要求。
6、不串液，板式換熱器密封槽設置泄液液道，各種介質不會串通，即使出現泄露，介質總是向外排出。

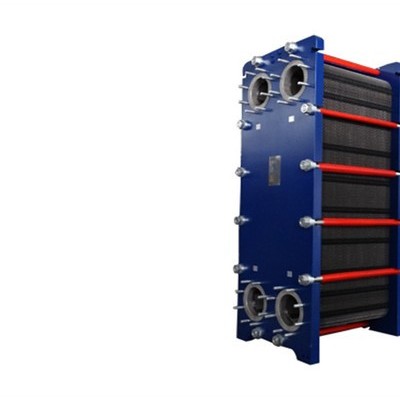

平板式換熱器簡稱板式換熱器。它是由一組長方形的薄金屬板平行排列，夾緊組裝于支架上面構成。兩相鄰板片的邊緣襯有墊片，壓緊后板間形成密封的流體通道，且可用墊片的厚度調節通道的大小。每塊板的四個角上，各開一個圓孔，其中有兩個圓孔和板面上的流道相通，另兩個圓孔則不相通。它們的位置在相鄰板上是錯開的，以分別形成兩流體的通道。冷、熱流體交替地在板片兩側流動，通過金屬板片進行換熱。

板片是板式換熱器的核心部件。為使流體均勻流過板面，增加傳熱面積，并促使流體的湍動，常將板面沖壓成凹凸的波紋狀，波紋形狀有幾十種，常用的波紋形狀有水平波紋、人字形波紋和圓弧形波紋等。

板式換熱器的優點是結構緊湊，單位體積設備所提供的換熱面積大；組裝靈活，可根據需要增減板數以調節傳熱面積；板面波紋使截面變化復雜，流體的擾動作用增強，具有較高的傳熱效率；拆裝方便，有利于維修和清洗。其缺點是處理量小；操作壓力和溫度受密封墊片材料性能限制而不宜過高。板式換熱器適用于經常需要清洗、工作環境要求十分緊湊，工作壓力在2.5 MPa以下，溫度在 -35℃~200℃場合。
1、傳熱系數高
由于板片組中流動的介質在較低雷諾數（Re）時，能形成湍流，而且光滑的板面上不易生成污垢，因此有非常高的傳熱系數。在一般的水與水熱交換中，板式換熱器的傳熱系數能達到5000w/m2以上，與管殼式換熱器要高出2-4倍。
2、 熱回收率高
由于傳熱系數高，傳熱溫差可以選用得很低，因此非常適合于低位能量的回收。一般來說，板式換熱器的回收率可以高達90%左右。
3、靈活性大
由于板片可以組合成各種流程，因此板式換熱器都能進行優化設計，并可靈活地適應熱載荷的變化，只需增加或減少片數，不須更換框架**能適應新的變化了的工藝條件。
4、滯留低
由于其流道較小，滯留量很小，因此板式換熱器具有良好的控制溫度的能力，而且大大減輕了設備的重量。尤其在對熱敏性物科的處理中，板式換熱器更勝一籌。
5、結構緊湊
板式換熱器所占的空間是目前各種換熱器中較小的一種。在同樣的換熱條件下，板式換熱器所占地面積只是管殼式換熱器的1/3-1/4。而且拆時不需要占用額外的維修空間。
6、維修方便
板片的設計使其無死角區域,所以不需拆卸**可在現場進行化學清洗.在大多數情況下,單程流道的排列可使換熱介質的進出口都安裝在固定板上,這樣的設計不必要在清洗或檢修板片時拆管道,大大縮短了維修工作的時間.

密封原理
在波紋板片上粘有密封墊，密封墊設計成雙道密封結構，并具有信號孔。當介質密封泄漏時，可從信號孔泄出，便能及早發現問題加以解決，不會造成兩種介質的混合。密封墊根據不同的介質和操作溫度選用不同的膠種。
固定和密封：
卡扣式墊片的固定和密封功能是分離的，因此，即使固定發生問題時，墊片仍能保證其密封功能。
合理的分流區能：
均勻分布流速，去除了流速死區，從而避免了因污垢堆積而產生的腐蝕，同時又提高了板片換熱面積的利用率。
兩種流體完全逆向流動，大大提高了換熱效率。
同種流體進、出口平行配管，簡化了工程安裝。
單一板片，簡化了維修。
