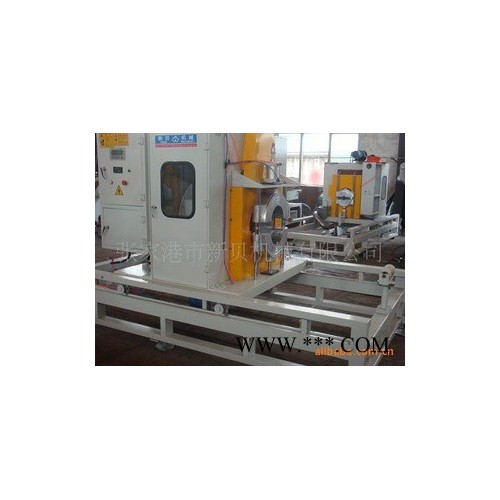

XB系列環行切割機組成部分    本裝置由導軌固定架、移動架及回轉總成、夾緊機構、吸塵機構組成。移動架在移動氣缸的作用下，可在導軌固定架內前后移動。以實現邊切割管材邊隨管材一起移動。回轉總成由兩組輥子（每組4只）固定于移動架墻板上，回轉總成在公轉電機及減速機、大小齒輪的帶動下，相對于移動架作公轉運行。

    回轉總成上安裝有進刀機構總成、切割機構總成。進刀機構總成由電機帶動絲桿移動，由絲桿上的螺栓拉動連桿，使切割總成中的鋸片、銑刀進退，完成進、退刀動作。固定于進刀電機上的支架安裝有一個行程開關，決定進刀量的大小；退刀在支架上裝有一只極限行程，以保護**大退刀行程位置，退刀自動時由PLC時間控制。切割機構由電機、中間帶輪、切割刀具等組成，作用是完成自轉動作、切割塑料管材。

    夾緊機構固定于移動架上，由夾緊氣缸、夾緊哈呋、導柱、支架等組成。作用是當切割信號到達后，夾緊哈呋抱緊塑料管，使移動架的移動速度與管材生產速度一致，保證切割機切割的正常進行。

    接通電源后把旋鈕調到調整位置，合上電箱內斷路器，進入觸摸屏、手動按鈕，按刀片自轉按鈕，如轉向和鋸片的鋸齒方向一致，則整機的其它電機的轉向都是正確的（出廠已設置好）否則機器不能正常運轉。同時按上0.5~0.6Mpa氣源。

整個切割動作，可通過手動與自動兩種狀態實現。吸塵機構的作用是吸走切屑，防止污染工作環境。
