標準 | Q/TF-B2771 |
---|---|
產地 | 河北 |
工作溫度 | 常溫 |
公稱通徑 | 200-2000mm 可定制HP |
連接形式 | 法蘭 |
流動方向 | 單向 |
密封形式 | 軟密封型 |
驅動方式 | 自動 |
適用介質 | 水 |
外形 | 中型 |
用途 | 止水、調節壓力 |
壓力環境 | 常壓 |
主體材料 | 鑄鐵、鋼、玻璃鋼、復合材料 |
品牌 | 碩工 |
型號 | PM |
圓拍門 鑄鐵拍門 玻璃鋼拍門 碩工PM廠家供應拍門
主要用途:拍門閥多用于給水排水和污水處理工程的各個管道和水渠道,用于溢流和防止水流倒灌,也可用于各種豎井井蓋。等同于管道口的止回閥 外形上可分為方形拍門和圓形拍門。
結構特點:本廠生產的拍門分圓形拍門(PM-Y型)及方形拍門(PM-F型)兩種,均采用雙鉸鏈式,具有結構簡單、密封性好等特點。大工作水壓為6m水頭。
拍門系列材質分為鑄鐵、不銹鋼、碳鋼、復合材料(玻璃鋼)等多種材料,鑄鐵拍門;鋼制拍門;不銹鋼拍門;玻璃鋼拍門;浮箱式拍門;側翻式拍門等而拍門又分為很多種,比如,浮箱式拍門,平板式拍門,套筒式拍門等等是安裝在江河邊排水管出口的一種單向閥,當江 河潮位高于出水管口,且壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。目前拍門分為懸掛式,單開門/雙開門,節能型等型號。
拍門屬止回閥類產品該產品是安裝在江河邊排水管出口的一種單向閥,當江河潮位高于出水管口,且壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。該產品以Q/TF-B2771行業技術標準為準;按GB/T13927試驗要求進行試驗。
拍門性能:
適用介質:水,河水,江水,海水,生活,工業污水
適用范圍:拍門適用于水利系統、市政污水、城市防洪排澇、污水處理廠、自來水廠等
拍門規格分圓形拍門和方形拍門兩種,可根據出水口大小形狀設計生產;拍門類別可分別為空心浮板式拍門和平板式拍門。

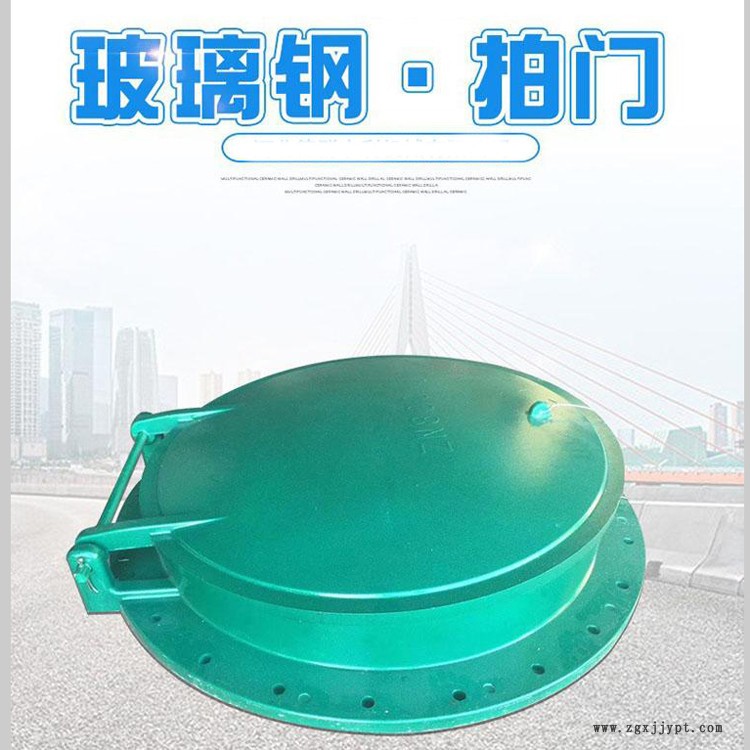

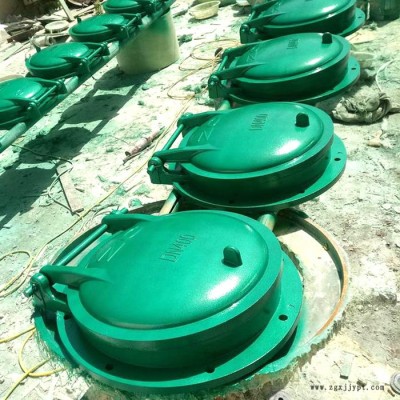

玻璃鋼拍門是新型拍門,和傳統拍門的區別有如下幾點。
1、從材質上,玻玻璃鋼拍門屬于復合材料。相比傳統材料,重量輕,強度好。
2、從性能上。玻璃鋼拍門水頭損失比傳統拍門小太多了,可以說有決定性的優勢。
3、從結構上,傳統拍門簡單結構,性能不出色;性能出色的,結構太復雜。可是,玻璃鋼拍門結構又簡單,性能有出色。這**提高了產品的穩定性。
鑄鐵拍門

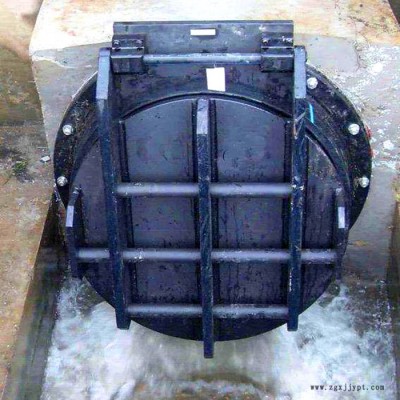

鑄鐵拍門主要安裝在排水管道的尾端,用于防止外水倒灌。材質分為不銹鋼、鑄鐵、型鋼、玻璃鋼、復合材料等多種材料。設備公稱壓力(PN):0.25-1.6Mpa;公稱通徑(DN):200-2000mm,是安裝在江河邊排水管出口的一種單向閥,當江河潮位高于出水管口,且 壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。
復合材料拍門結構特點:?
拍門具有流道正向單向開啟和反向關閉的作用。拍門的閥蓋借助于自身配重的平衡作用,在水流的作用下使門頁自動開啟或關閉,或稍加外力作用使門頁開啟或關閉;拍門蓋上設有拉環,拉動拉環此蓋的開啟角度應大于60度無卡阻現象開關應自由靈活當拍門部分泡在水中,管道內部壓力較大,反向壓力較小時,拍門允許部分泄漏量,當河道水壓增大時,拍門將自動關閉密封。
不銹鋼拍門分為立軸鋼制拍門、普通拍門、浮箱拍門、水庫排水拍門等。用途:可根據客戶要求,選用法蘭管道連接、墻壁連接及泵站管路。或用在大、中、小型水庫底部,用手動啟閉機開啟。方形或矩形出口,結構簡單工作可靠,無需人力操作,可用法蘭連接也可與預埋件連接固定。
碩工水利機械生產銷售:鑄鐵拍門;鋼制拍門;不銹鋼拍門;玻璃鋼拍門;浮箱式拍門;側翻式拍門等。
