| 加工定制 : | 是 | 管數 : | 多管 |
| 品牌 : | 北洋勵興 | 型號 : | CH-05 |
| 容積 : | 5-10000ML | 功率 : | 8000 |
| 生產能力 : | 連續 | 外形尺寸 : | 700x1200x1800 |
| 重量 : | 200kg |
1 ??技術參數 ?????????
（1：反應器使用溫度：室溫-350℃
??????預熱器使用溫度：室溫-200℃
（2：反應壓力：10MPa
（3：反應器催化劑裝填體積：50ml
（4：氣相進料流量：200ml/min
（5：使用電壓：220V
（6：裝置總功率：2KW
（7：使用環境溫度：0-45℃
（8：裝置尺寸：約1000×600×1700mm

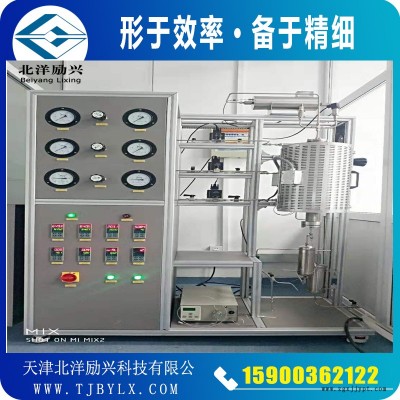

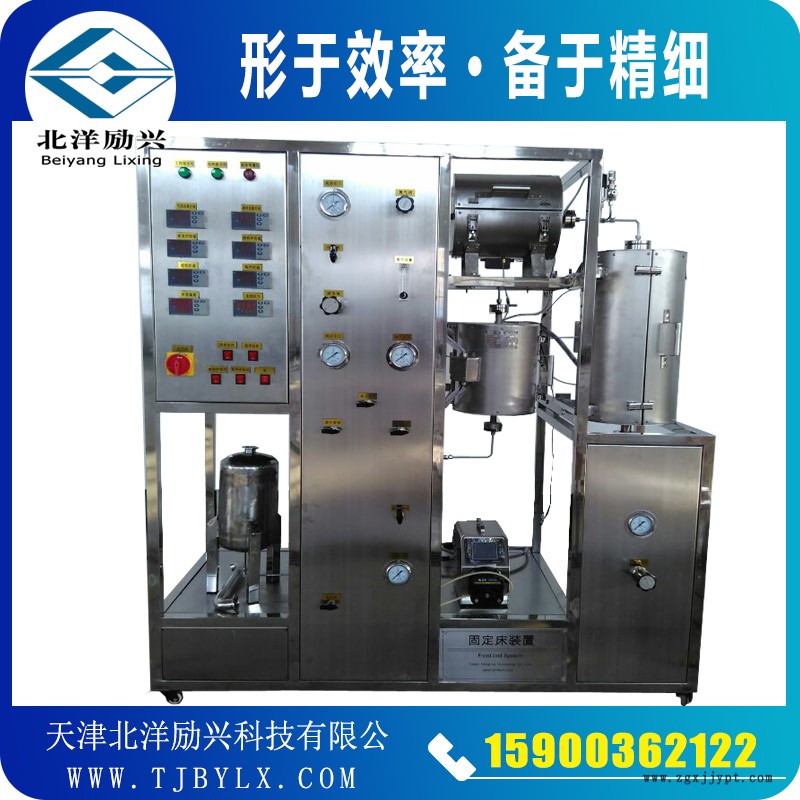

2、 裝置概述
該裝置包含1條氣路，適用于氣體物料進行高溫、常壓反應。原料氣體由工藝路線進行處理計量后進入反應器催化劑床層，在一定反應條件下，連續進行催化反應，反應爐可程序升溫，恒溫控制切換使用，反應后的產物進入氣液分離罐分離，液體產物收集后進行離線分析。
本實驗裝置主要用于實驗教學和科研。通過實驗，可以幫助學生了解填料吸收塔的結構、性能和特點，練習并掌握填料塔操作方法；通過實驗測定數據的處理分析可加深對填料塔流體力學性能基本理論的理解，加深對填料塔傳質性能理論的理解，練習并掌握填料吸收塔傳質能力和傳質效率的測定方法，會實驗數據的處理和分析。整套設備實驗現象準確，數據穩定可靠，并且體積小重量輕，使用方便。
二、實驗設備主要技術參數
1.設備主要參數：
填料吸收塔：玻璃管內徑 Di＝90mm； 內裝φ6×10mm瓷拉西環；填料層高度Z＝0.7m；
填料解吸塔：玻璃管內徑 Di＝90mm；,內裝φ6×10mm拉西環不銹鋼填料；
風機為旋渦風機，輸入功率為550W，轉速為 ?2800/min,風量為95m3/h。
鋼瓶1個（用戶自備）；減壓閥1個（用戶自備）。
2. 流量測量儀表：
CO2轉子流量計： 流量范圍0.016～0.16m3／h；
2個空氣質量流量計：流量范圍0.25～12m3／h；
??吸收塔液體渦輪流量計： 流量范圍100～1000 L／h； ?
吸收塔液體渦輪流量計： 流量范圍100～1000 L／h；
3．溫度測量：K型熱電阻，用于測定氣相、液相溫度，AI-702M數字儀表顯示。
4．塔降測量：5KPa壓差傳感器，AI-702M數字儀表顯示。
表一 、 在水中的亨利系數 ??E×10-5，KPa
氣體 | 溫度，℃ | |||||||||||
0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |
CO2 | 0.738 | 0.888 | 1.05 | 1.24 | 1.44 | 1.66 | 1.88 | 2.12 | 2.36 | 2.60 | 2.87 | 3.46 |
?
三．實驗流程簡介：
吸收質（二氧化碳氣體）由鋼瓶經減壓閥和轉子流量計15計量后與經過計量后的空氣混合由塔底進入吸收塔內，氣體自下而上經過填料層與吸收劑純水逆流接觸進行吸收操作，尾氣從塔頂放空；吸收劑是由轉子流量計14計量后由塔頂進入噴灑而下；吸收 后的液體流入塔底后進入儲槽22中，再由吸收液泵 3經流量計 7計量后進入解吸塔進行解吸操作，空氣由流量計6控制流量進入解吸塔塔底，自下而上經過填料層與液相逆流接觸對吸收液進行解吸，解吸后氣體自塔頂放空。U形液柱壓差計用來測量填料層兩端的壓強降。
