泰安中齊建材有限公司

牙克石hdpe土工膜生產廠家歡迎您

HDPE土工膜特性與功能
1、不含化學添加劑，貤不經熱處理，是環保型的建筑材料 ??
2 、具有良好的力學性能，透水性好，并能抗腐蝕，抗老化 ??
3 、具有很強的抗埋、耐腐性能結構蓬松，具有很好的排水性能 ??
4 、有很好的摩擦系數與抗拉強度，具有土工加筋性能 ??
5 、具有隔離、反濾、排水、保護、穩固、加強等功能 ??
6 、能適應凹凸不平的基層，能抵抗施工外力破壞，蠕變小 ??
7 、整體連續性好、重量輕、施工方便 ??
8 、為透水材料，所以具有很好的反濾隔離功能， 抗穿刺能力強，所以具有很好的保護性能

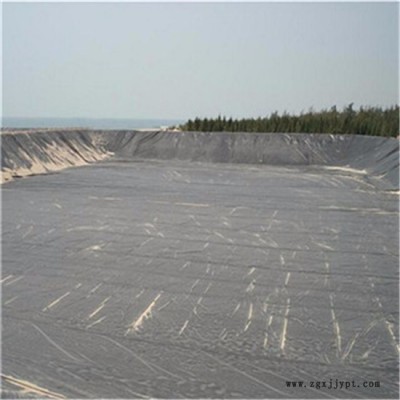

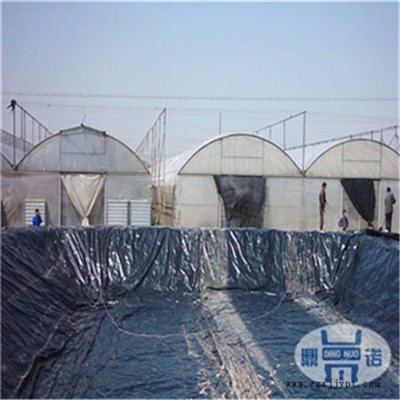

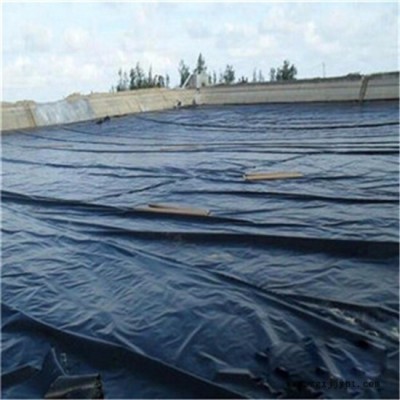

土工膜HDPE土工膜的鋪設
1. 鋪設HDPE土工膜前應由土建工程相應的合格驗收證明文件。 ??
2. HDPE土工膜裁切之前，應該準確丈量其相關尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應逐片編號，詳細記錄在專用表格上。 ??
3. 鋪設HDPE土工膜時應力求焊縫**少，在保證質量的前提下，盡量節約原材料。同時也容易保證質量。 ??
4. 膜與膜之間接縫的搭接寬度一般不小于10cm，通常**使焊縫排列方向平行于**大坡度，即沿坡度方向排列.
5. 通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區域1.5米范圍內，盡量不設焊縫。 ??
6. HDPE土工膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。 7. HDPE土工膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對防滲膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

土工膜的焊接
1.熱鍥焊機焊接工序分為：調節壓力 設定溫度 設定速度 焊縫搭接檢查 裝膜入機 啟動馬達 加壓焊接。 ??
2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。 ??
3.每天焊接開始時，必須在現場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現場進行剝離和剪切試驗,試樣合格后,便可用當時調整好的速度、壓力、溫度進行正是焊接。試樣上需標明日期、時刻、環境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據現場的實際情況對速度和溫度進行微調。 4.焊縫要求整齊、美觀、不得有滑焊、跳走現象。 ??
5.在遇上土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉。 ??
6.相鄰土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點，應為T字型，盡量減少十字型，縱模向焊縫交點處應用擠壓焊機加強。 ??
7.焊膜時不許壓出死折，鋪設HDPE土工膜時，根據當地氣溫變化幅度和HDPE土工膜性能要求，預留出溫度變化引起的伸縮變形量。 ??
8.當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應重新打磨，切忌用手擦試。 ??
9.當接縫處有結露、潮濕、泥沙等影響時，處理后再進行焊接。 ??
10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外。 ??
11.溫度低于5℃時，按照規范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理。 ??
12.擠壓焊接機在焊接過程中，應該經常檢查槍頭的滑塊，磨損較嚴重時應及時更換滑塊，以免損傷膜面。 ??
13.土工膜在焊接時應該采用穩壓性能好的發電機供電，在特殊情況下采用當地用電時，必須使用穩壓器。
