壽光億達防水材料有限公司

聚氯乙烯（pvc）防水卷材

產品概述：

勻質聚氯乙烯（pvc）防水卷材是一種高品質、高分子防水片材，經pvc樹脂加入增塑劑、抗紫外線劑、穩定劑等加工助劑，通過擠出法生產成型的高分子防水卷材。本產品由于采用了獨特的產品配方，產品壽命遠遠超出了一般的防水材料，整個防水系統壽命長，屋面超過20年，地下超過50年，在建筑、土木工程中得到廣泛的應用。

內增強加筋型聚氯乙烯（pvc）防水卷材是一種熱塑性的pvc卷材，該卷材是以聚脂纖維織物或玻璃纖維作為加強筋，通過特殊上午擠出布法工藝，使雙面的聚氯乙烯塑料層和中間的聚酯或玻纖加強筋結合成為一體而形成的高分子卷材。配方先進的聚氯乙烯塑料層與網狀結構的聚脂纖維織物相結合使卷材擁有**的尺寸穩定性和較低的熱膨脹系數。玻璃纖維內加強筋與卷材充分捏合，因此不會出現層間分離和水?0?3等現象。提升卷材直接暴露在自然環境中的長期性能，同時，卷材表層獨特的涂層使用卷材具有自潔功能，防止空氣中的灰塵和污染物在卷材上著色。

產品特點

·使用壽命長，耐老化、屋面材料可使用20年以上，地下可達50年之久。

·拉伸強度高、延伸率高、熱處理尺寸變化小。

·耐根滲透性好，可做成種植屋面。

·抗穿孔性好。

·施工方便、焊接時牢固可靠且環保無污染。

·耐化學腐蝕性強、使用特種場面。

·具有良好的可塑性，邊角細部處理方便便捷。

·維修方便，成本低廉。

·經過2000小時人工侯化的驗證

產品優勢

·混料自動化。本項目的混料采用自動升溫控制、自動時間控制、自動喂料控制；

·擠出設備雙螺桿共擠，螺桿溫度采用電腦自動控制溫系統；

·機頭采用幅寬2.1m的大幅寬模頭擠出設備；

·精密的三輥壓延裝置，裝備間距采用自控自調系統。

應用領域

聚氯乙烯（pvc）防水卷材由于采用了獨特的產品配方，使產品壽命遠遠超出了一般的防水卷料，卷材的優異性能使之被廣泛應用于防水的各個領域。

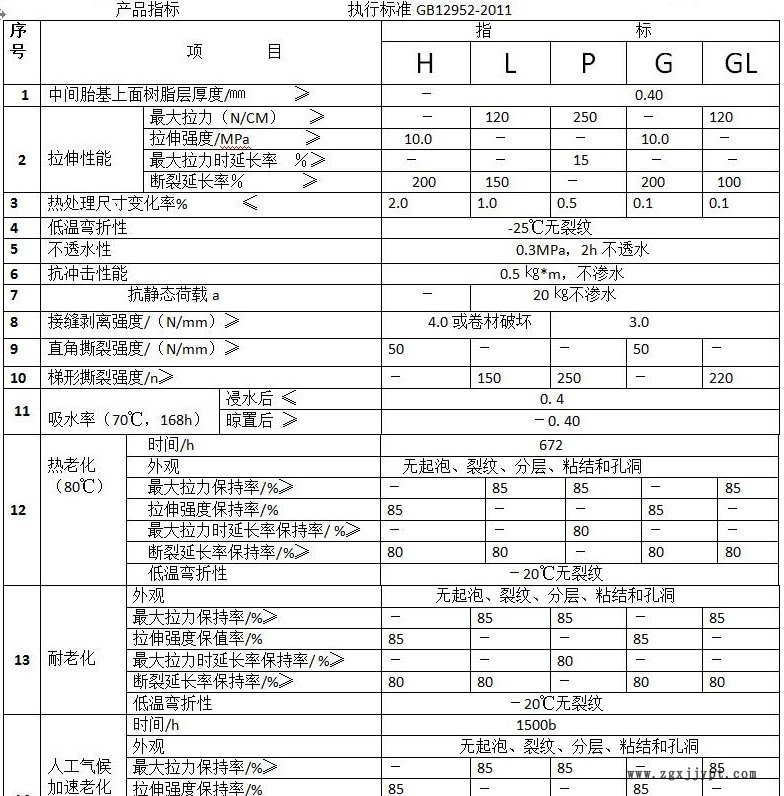

a．抗靜態荷載僅對用于壓鋪屋面的卷材要求。

b．單層卷材屋面使用產品的人工氣候加速老化時間為2500h。

c．非外露使用的卷材不要求測定人工氣候加速老化。

PVC施工工藝

PVC卷材一般采用機械固定法、空鋪法、滿粘法并配套熱風焊接工藝。復雜的防水施工部位，要以專用的特制配件組合施工。

●機械固定系統施工工藝：

一、要求基層清潔、表面無尖銳物。基層驗收完畢。

二、工藝流程

基面清理→鋪聚乙烯薄膜→鋪設保溫板→預鋪PVC防水卷材→緊固件固定pvc防水卷材→熱風焊接pvc防水卷材→節點部位加強處理→檢查、修整→組織驗收1、滿粘法是將pvc卷材全部粘結在基層上的施工方法。

三、pvc防水卷材施工步驟

1、清除基層表面雜物、碎剝屑。

2、普聚乙烯薄膜一層，聚乙烯薄膜搭接采用自粘膠條粘結。

3、鋪設擠塑泡沫保溫隔熱板。

4、預鋪pvc防水卷材：將pvc防水卷材按彈線控制位置布置在保溫層上，卷材鋪設方向與壓型鋼板波紋方向垂直，把自然疏松的卷材按輪廓布置在保溫層上。卷材保持平整順直，不得扭曲，搭接寬度120mm，并進行適當的剪裁。

5、pvc防水卷材固定：緊固件和墊片沿標記線所示的距卷材邊緣30mm出固定卷材。

6、卷材搭接：一副卷材搭接于另一幅卷材上，使緊固件和墊片覆于防水層之下。采用焊接機焊接每一個搭接邊，如采用雙焊接縫需進行充氣檢測。

7、節點處理：裁剪適合相應節點的卷材片材，采用手持式焊槍將片材焊接于大面卷材上。

8、pvc防水卷材收頭：收頭部位采用壓條固定，并使用密封膠密封。

空鋪系統施工工藝：

一、 基層要求

基面要求平整光滑、無起砂、空鼓、砂眼及凹凸不平現象，確保基層清潔、干燥，基層含水率必須小于9%。陰陽角、轉角處或有預埋件等處應做成圓弧或八字角。基層驗收完畢。

二、 工藝流程：

基面清理→預鋪pvc防水卷材→熱風焊接pvc防水卷材→節點部位加強處理→檢查、修整→組織驗收

三、 pvc防水卷材施工步驟

1.基層清理干凈，平整。

2.預鋪pvc防水卷材:把pvc防水卷材按彈線控制位置布置在基層上，不得扭曲，搭接寬度100mm，并進行適當的剪裁。

3.卷材搭接：采用焊接機焊接每一個搭接邊，如果采用雙焊接縫需進行充氣檢測。

4.節點處理: 裁剪適合相應節點的卷材片材，采用手持式焊槍將片材焊接于大面卷材上。

5.pvc防水卷材收頭：收頭部位采用壓條固定，并使用密封膠密封。

●滿粘系統施工工藝

一、基層要求：幾面應將塵土、雜物清掃干凈，表面殘留的灰漿硬塊及突出部分應清除干凈，不得有空鼓、開裂及起砂、脫皮等缺陷。基層干燥，含水率低于9 %基層陰陽角處應做成圓弧或鈍角，圓弧半徑應大于20mm。基層驗收完畢。

二、工藝流程：基層表面清理→定位彈線→節點部位加強處理→大面涂膠→鋪貼卷材→卷材搭接→收頭處理→組織驗收

三、施工要點：

●基層表面清理，將塵土、砂粒、雜物清掃干凈。

●鋪貼前在未涂膠的基層表面排好尺寸，彈出標示線，作為鋪貼卷材的基準線。

●在排氣道、分格縫等節點部位基層和卷材附加層上涂刷基層膠。常溫下，干燥5-10分鐘以上，指觸不粘時，即可粘貼卷材做附加層。

●將整幅卷材打開，平攤在干凈、平整的基層上，以松弛卷材應立，并將卷材從一端提起對折于另一端。在基層上滿涂基層膠，同時將基層膠滿涂在卷材表面，接縫部位留出100mm不粘膠，涂膠厚度要均勻，不得有漏底或凝膠塊存在。常溫晾置5-10分鐘左右，達到指干時（手感不沾）即可貼合。

鋪貼平面與立墻相連的卷材，由下向上進行，接縫留在平面上；卷材在陰陽角接縫距陰陽角200mm以上，兩幅卷材短向接縫錯開500mm以上，長邊搭接不小于80mm。

排氣、滾壓：沒鋪完一幅卷材，立即用壓輥從卷材的一端開始，沿卷材的長邊方向順序用力壓輥一遍，以使空氣徹底排出，使卷材粘結牢固。

接縫處理：大面鋪貼完成后，在未刷基層膠的100mm處，將接頭翻出，用溶劑洗搭接面，溶劑揮發干后，再將接縫膠均勻涂刷在卷材接縫的兩面，待10分鐘左右，手觸摸不粘時，即可進行貼合，從一端開始，用手一邊貼合一邊擠出空氣，粘貼好的搭接處，不允許有皺折、氣泡等缺陷。

防水層卷材收頭于四周凹槽內或滴水線下，由土建單位用水泥砂漿密封處理。

●pvc卷材的焊接工藝

采用焊接工藝時，焊嘴與焊接方向成45°角，壓輥與焊嘴平行并保持約5mm左右距離，使用焊嘴寬20mm的小焊嘴施焊，一般為兩道，焊接溫度控制在第6檔，每到焊接有效寬度為15mm~20mm。使用焊嘴寬40mm的大焊嘴施焊宜為一道，焊接溫度控制在第7檔，焊接有效寬度為25mm，滾壓不宜過快。焊接邊緣應有熔漿溢出，但不得出現燒焦現象。

●保護層施工：防水層施工完畢，經驗收合格的，用水泥砂漿或細石混凝土作保護層。

壽光億達防水材料有限公司是一家集科研、生產、銷售、服務全方位一體化的專業防水企業。多年來，以雄厚的技術力量、先進的生產設備**的服務，在防水行業中打造出自己的品牌，贏得了業內外人士的認可和好評。本公司產品質量及性能居國內同行業前列。近年來，本公司以科技為導向，引進高科技，專業技術人才，不斷研究開發各種新型防水材料。目前，本廠產品已形成了多個系列幾十個品種的立體結構，主導產品包括：彈性體（SBS）改性瀝青防水卷材和塑性體（APP）改性瀝青防水卷材、自粘卷材、高分子聚乙烯丙（滌）綸防水卷材、聚氯乙烯（PVC）防水卷材、單組份/雙組份聚氨酯防水涂料、水性951防水涂料、JS復合防水涂料、堵漏靈等相關產品。廣銷北京、天津、上海、成都、銀川、太原、沈陽、西安、大連、呼和浩特等幾十個城市、地區，同時本公司產品遠銷南美、中東、非洲、歐洲、東南亞等地區，應用于各種防水工程，效果**，贏得了廣大用戶的一致稱贊。“回顧過去，展望未來”，我廠將以科學化的管理，規范化的生產，標準化的產品，不斷提高企業形象，打造自己的質量品牌，為祖國的防水事業做出更大的貢獻。
