精品久久久久久18免费网站,日韩精品一二三区,国产精品嫩草影院精东

首頁 > 供應產品 > 宏昌公司生產聚氯乙烯PVC防水卷材聚氯乙烯防水卷材

宏昌公司生產聚氯乙烯PVC防水卷材聚氯乙烯防水卷材

產品：	瀏覽次數：945宏昌公司生產聚氯乙烯PVC防水卷材聚氯乙烯防水卷材
防水產品類別：	pvc防水卷材
不透水性：	0.3MPA 不透水
單價：	7.00元/平方米
最小起訂量：	1 平方米
供貨總量：	800000 平方米
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2021-11-06 14:33

詳細信息

防水產品類別	pvc防水卷材
不透水性	0.3MPA 不透水
材質	聚氯乙烯
產地	山東壽光
等級	優
斷裂伸長率	200（%）%
規格	1.2 1.5
抗彎強度	優
抗壓強度	優
拉伸強度	120N/CM
撕裂強度	160N
形態	層狀
形狀	卷板
芯材	聚氯乙烯
品牌	宏昌匯通

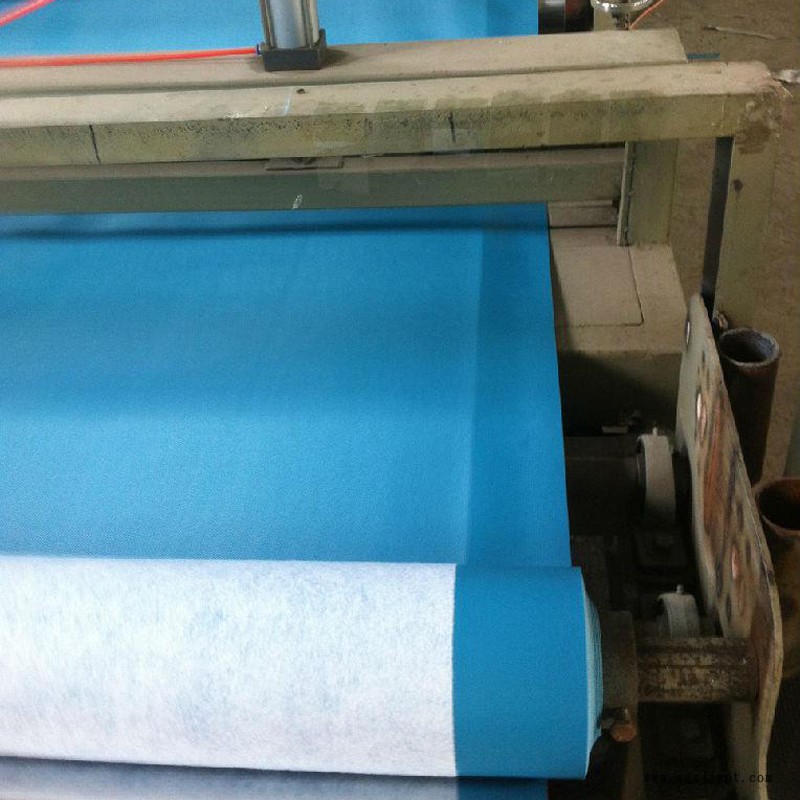

氯乙烯(pvc)防水卷材是一種性能優異的高品質、高分子防水片材，經PVC樹脂加入增塑劑、抗紫外線劑、抗老化劑、穩定劑等加工助劑，通過擠出法生產成型的高分子防水卷材。產品具有拉伸強度大、延伸率高、穩定性好、收縮率小、低溫柔性好、抗老化性能好、耐根系穿透性能強、使用壽命長、是建設部重點推薦使用產品，特別是它寬幅達2．05米，從而為防水層減去許多接縫的隱患，而聚氯乙烯的熱塑性賦予該卷材可熱風焊接和機警固定的性能，從而徹底解決了一直困擾施工界因膠水性能不佳而引發的滲透漏問題。產品幅寬1.05米、2.05米、2.1米、厚度0.8，1.0，12，1.5，2.0mm，標準長2.0m(特種規格可定做)，產品質量可靠，施工方便。本產品由于采用了獨特的產品配方，產品壽命遠遠超出了一般的防水材料，整個防水系統壽命長，屋面超過30年，地下超過50年，在建筑、土木工程中得到廣泛的應用。

施工要點

1.使用壽命長,耐老化、屋面材料可使用30年以上，地下可達50年之久。
2.拉伸強度高、延伸率高、熱處理尺寸變化小。
3.低溫柔性好，適應環境溫度變化性好。
4.耐根系滲透性好，可做成種植屋面。
5.抗穿孔性和耐沖擊性好。
6.施工方便、寬幅寬搭接少、客焊接、牢固可靠且無污染。
7.耐化學腐蝕性強、適用特種場合。
8.具有良好的可塑性，邊角細部處理方便快捷。
9.維修方便，成本低廉。
10.淺顏色的表面反射紫外線照射，卷材表面西首熱量少，溫度低。
11.卷材具有良好的水汽擴散性，冷凝物易排釋，留至基層的濕氣、潮氣易排出。

產品分類

N1 …無復合層非外露型防水材料。(主要應用于非外露型防水的細部處理)
N2 …無復合層外露型防水材料。(主要應用于外露型屋面防水的細部處理)
L1 …纖維單面復合非外露型防水材料。(主要用于非外露防水層的大面使用)
L2 …纖維單面復合外露型防水材料。(主要應用于外露型屋面防水層的大面使用)
W1 …織物內增強非外露型防水材料。(主要應用于非暴露型防水層)
W2 …織物內增強外露型防水材料。(主要應用于暴露型屋面防水)

應用領域

聚氯乙烯(pvc)防水卷材由于采用了獨特的產品配方，始產品的壽命遠遠超出了一般的防水材料，卷材的優異性能使之被廣泛應用于防水的各個領域。
(1)適用于工業與民用建筑的屋面防水，包括種植屋面、平屋面、坡屋面。
(2)建筑物地下防水：包括水庫、堤壩、水池、水渠以及地下室各個部位防水。
(3)隧道、糧庫、人防工程、垃圾掩埋場、人工湖防水等。

氯乙烯(pvc)防水卷材性能指標（執行GB12952-2003標準）

項目				指標
斷裂拉伸強度MPa		常溫 ≥		10
		60℃ ≥		4
扯斷伸長率，%		常溫 ≥		200
		-20℃ ≥		15
斷裂強度，kN/m ≥				40
不透水性，30min無滲漏				0.3MPa
低溫彎折，℃ ≤				－20
加熱伸縮量，mm		延伸＜		2
		收縮＜		6
熱空氣老化（80℃×168h）		斷裂拉伸強度保持率，%≥		80
		扯斷伸長率保持率，%≥		70
		100%伸長率外觀		無裂紋
耐堿性[10%Ca（OH）2常溫×168h]		斷裂拉伸強度保持率，%≥		80
		扯斷伸長率保持率，%≥		80
臭氧老化（40℃×168h）		伸長率 40%500pphm		——
		伸長率 20%500pphm		——
		伸長率 20%200pphm		無裂紋
		伸長率 20%100pphm		——
人工候化		斷裂拉伸強度保持率，%≥		80
		扯斷伸長率保持率，%≥		70
		100%伸長率外觀		無裂紋
粘合性能	無處理		自基準線的偏移及剝離長度在5mm以下，且無害有害偏移及異狀點
	熱處理
	堿處理
注：人工候化和粘合性能項目為推薦項目.

特點：

1、強度高、抗穿刺、抗撕裂強度高；

2、冷施工，可焊接，可機械固定，焊接溫度需嚴格控制，技術要求高；

3、柔軟不足，不宜在復雜、異型基層上使用；

4、熱收縮和后期收縮均較大；

5、耐紫外線老化能力較差，隨著增塑劑的遷移，卷材逐步變硬變脆；

6、適用于地下工程防水（基層較平整）。

PVC防水卷材施工方法

結合PVC卷材特性使用，一般采用冷粘法＼空鋪法＼機械固定法并配套獨特的熱風焊接工藝。復雜的防水施工部位，要以專用的配套。PVC特質配件組合施工。

冷粘法

使用PVC卷材專用的配套膠粘劑，以冷作業將卷材粘貼于基層上的施工方法，稱冷粘法。按防水設計要求不同，冷粘法可分為滿粘結或局部粘結法。
一、滿粘法是將PVC卷材全部粘結在基層上的施工方法。
1)施工時，首先要進行預鋪，把PVc卷材自然平鋪于放線的基層表面(先不粘結)，要求平整順直，不得扭曲。
2)卷材縱向搭接寬度50mm，并進行適當的剪裁。橫向采用對接處理，其上用200～250mm寬的無復合層(N類)。PVC卷材覆蓋搭接施焊。
3)將一幅或多幅卷材的長邊折疊一半(約1Om)，從折疊處分別在基層和卷材表面涂刷專用膠粘劑，待膠干燥至不粘手時，將預鋪卷材面進行合攏粘貼用壓輥壓實。然后再把另外沒有折疊的部分折疊起來，繼續從折疊處如前所述操作，依次類推粘貼牢固壓實。最后進行對接縫焊接施工。
二、局部粘貼卷材。對PVc卷材鋪貼時，卷材與基層用點粘或條粘法粘貼于基層上。
點粘：卷材與基層點狀粘結。每平方米粘結不少于5個點，每點面積為1OOmm×1OOmm。
條粘：卷材與基層作條狀粘結。每幅卷材與基層粘結面不少于兩條，每條寬度不小于150mm。

空鋪法

即鋪貼PVC防水卷材時，卷材與基層僅在防水層的整體四周一定寬度內粘結；其余部分不粘結的施工方法。空鋪法的施工工藝流程如下：
基層找平清理一彈線一卷材預鋪設-卷材接縫搭接焊-特殊部位處理-固定、壓邊-密封材料封邊-驗收。
首先卷材預鋪設參照滿粘法，縱向搭接寬度為50mm。其次，僅將整體防水工程的四周部位卷材進行滿粘，并焊接搭接縫。橫向采用對接處理，其上用200～250mm寬的無復合層(N類)PVC卷材覆蓋搭接、施焊。

詢價單

山東宏昌通匯防水科技股份有限公司

防水卷材,防水涂料,高分子防水卷材,SBS防水卷材,PVC防水卷材,JS防水涂料,自粘防水...

關于我們

信息中心

聯系我們
