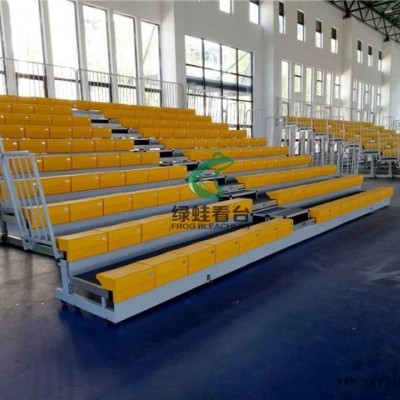

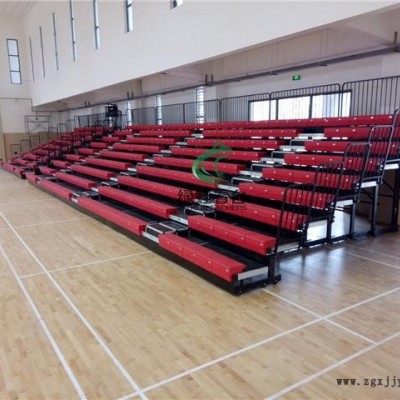

1.伸縮看臺簡介
伸縮看臺也稱為活動看臺,活動看臺的稱呼是相對于固定看臺而來,伸縮看臺拉伸成臺階形時,看臺上的座椅供觀眾舒適地欣賞節目,收縮成匣子狀(似抽屜)時則占用很少的空間,讓出場地以安排他用。伸縮看臺可充分利用室內的有限面積,滿足不同功能情況下的多座位要求。伸縮看臺廣泛應用于體育館,會議室,示教室,演播廳,多功能廳等。
一),骨架:
(1)伸縮看臺整體骨架由Q235a鋼制作部件通過螺栓組裝而成,鋼材的屈服強度,抗拉強度及伸長率須符合國家標準。
(2)看臺整體為垂直支撐結構。看臺層寬700mm,尾層寬400mm;首層高330mm,其他層高300mm。(伸縮看臺為定制產品,可根據實際場地和客戶需求,略微調整尺寸。)
(3)看臺立柱采用100mm*50mm*3mm鋼型材,通過焊接將底部行走輪與上端支撐臂連接在一起。立柱支撐臂一側焊有厚度不小于6mm的連接鋼片與看臺的后橫梁連接在一起,后橫梁為180mm*50mm*3.0mm的C形梁,通過C形梁的上下孔位,每隔不大于600mm距離上裝懸臂梁,懸臂梁采用50mm*50mm*2.0mm鋼型材,為保證看臺骨架對踏板的承托性能,懸臂梁與懸臂梁之間的中心間距S≤600mm。
(4)前端與前橫梁相連接,前橫梁采用50mm*2.0mm碳素結構鋼型材。每兩個立柱之間后部加一個三角支撐架,確保看臺在橫向受沖擊時,不會擺動,三角支撐管采用40mm*20mm*2.0mm鋼型材。
(5)看臺力學性能:伸縮看臺整體架構應具備較高的,安全的力學性能,臺面的承載需滿足觀眾落座的安全要求,并且在觀眾落座后,橫向具有較強的穩定性。臺面靜載荷應能承受6KN/㎡的載荷30分鐘,卸載后無明顯變形,無損壞。看臺展開后,在靜載試驗基礎上,在正向及側向分別施加靜載360N的水平拉力均布載荷,持續5 min,看臺位移量小于活動看臺長度的1/200,且不得傾翻。
(6)看臺床架結構的下部行走機構(走輪架)需帶糾偏卡槽,床架結構中每排行走腳輪部分應有自動鎖定裝置,以保證伸縮看臺順序展開及收合,且展開后不會出現意外收合情況。看臺床架結構的下部行走機構(走輪架)由3mm鋼板折彎成“幾”字形,走輪架一側折成凹型卡槽,另一側折邊必須安裝數量不少于5個的可轉動的塑膠輪,塑膠輪與相鄰的走輪架凹型卡槽咬合,保證看臺在伸縮過程中流暢自如。整體安裝要求在2000次展開和收攏后,伸縮軌道仍具有適用性。走輪架截面示意圖:
不接受走輪架采用矩形管材掏孔安裝腳輪的結構。
(7)伸縮看臺首層用1.2mm鋼板封閉,鋼板必須平裝并垂直于地面,不能設計有任何凹凸曲面,確保整體美觀大方。
(8)伸縮看臺的所有金屬部分須做防腐,防銹的靜電噴涂處理。看臺部件的漆膜在經受400mm高度沖擊后,應無剝落,裂紋,皺紋。
