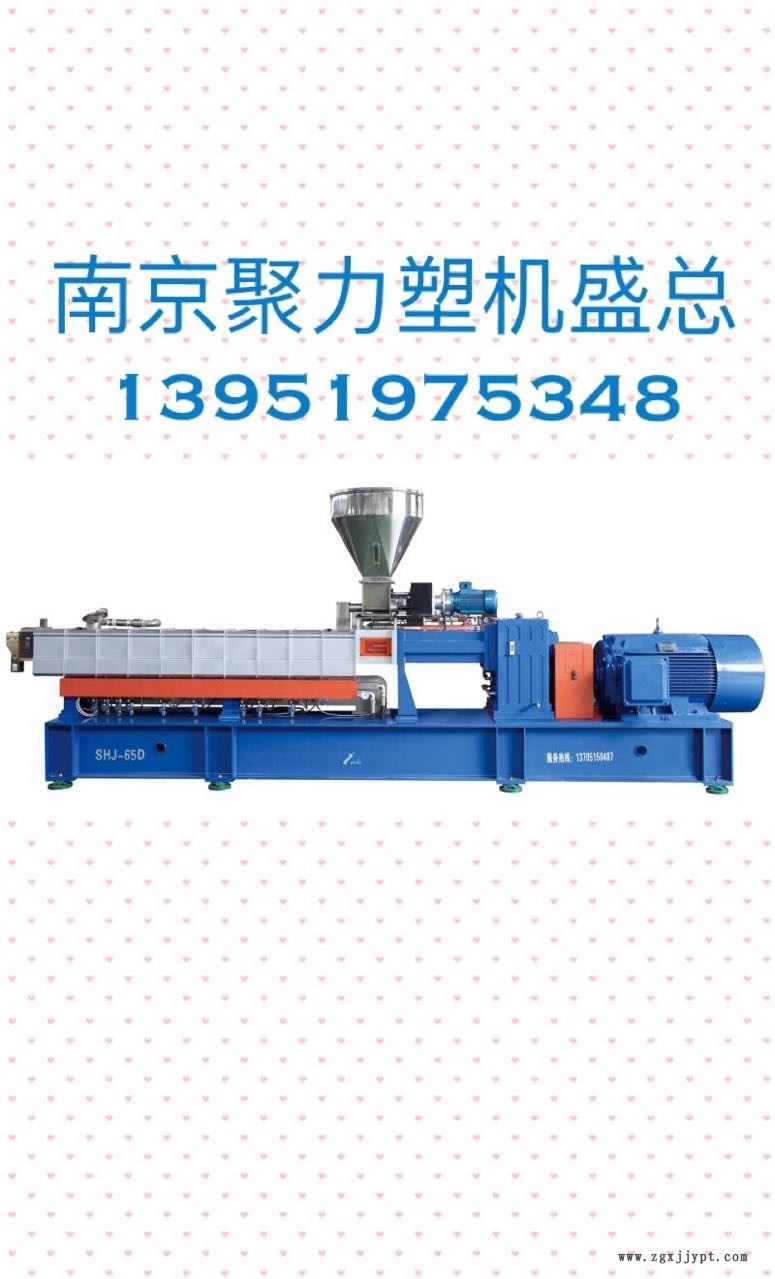

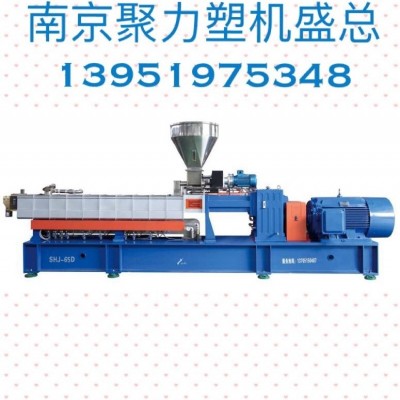

??????????????SHJ65B雙螺桿擠出機組技術參數
生產物料：PE塑料改性擠出造粒機組
產量：180-300kg/h
技術參數說明：
?一、雙螺桿主喂料機，一臺：
1、喂料計量：體積式計量。
2、喂料電機：
2.1、速比：i=17
2.2、功率：1.1kw。
?????????????2.3、調速控制日本松日變頻器 ????????????????????????????????
3、喂料減速箱：傳動速比：i=1.5。
4、喂料螺桿：
4.1、結構：雙螺桿計量喂料。
4.2、螺桿形式：雙螺桿
4.3、材料：碳鋼。表面鍍硬鉻處理。
4.4、螺桿轉速：5～132rpm。
5、喂料螺筒：
5.1、螺筒開口接料盒：與料斗相連接帶臥式攪拌器。
????????????5.2、材料：碳鋼。機筒內表面鍍硬鉻處理。
?
二． SHJ-65B雙螺桿擠出機主機
1、雙螺桿擠出機主機
1、長徑比L/D=44：1。
2、主電動機：
2.1、功率：西門子貝得90kw交流,。
2.2、額定轉速：1500 r/pm。
3、減速箱。
3.1、傳動速比：i=3。
3.2、輸出軸中心距??60mm。
3.3、雙輸出軸轉速：50---500rpm。
3.4、扭矩等級：5.6T/A3。
3.5、齒輪：大模數嚙合，6級精度，齒輪軸材料20CrNi2MoA，HRC58-65。
3.6、軸承：滾針軸承選擇國際專業的德國“INA”軸承，其余軸承選擇進口日本“NSK”軸承。
3.7、潤滑系統：
齒輪軸承在傳動箱內為浸油式。
齒輪嚙合和軸承點配有分路油壓強潤滑。
潤滑冷卻采用外置板式冷卻器，規格3平方。
潤滑油泵：型號VP-0.55KW。潤滑油型號150#齒輪油。
?
4、螺桿：
4.1、直徑：φ62.4mm。
4.2、螺槽比值：D/d=1.5。
4.3、材料：采用優質高速工具鋼（W6Mo5Cr4V2），整體真空淬火處理，表面硬度為：60－62HRC。
4.4、螺桿轉速：5～500 rpm。
4.5、螺桿組件：分為輸送螺塊、混煉螺塊、捏合螺塊、阻尼塊及反旋螺塊。
4.6、螺桿結構：螺桿組件串聯式排列組合。
4.7、螺桿旋轉形式：雙螺桿嚙合型同向旋轉。
5、芯軸：
5.1、材料：采用高韌性，高抗彎，高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350。
5.2、與芯軸連接形式：漸開線花鍵。
6、機筒：
6.1、機筒內徑：φ63mm。
6.2、結構：每節機筒并列連接形成長度240mm。
6.3、材料：筒體殼體采用45#鋼為基材，∞內孔采用優質整體耐磨合金襯套α－101.
6.4、機筒數量：總數??????????11節 ?長度2640mm/節
喂料開口，?????2節。第1. 2節區段，常通水冷卻，特除設計。
自然排氣口，???1節。第6節區段
閉口機筒，?????7節。第三、四、五、七、八、九、十一節區段。
十區段為真空口
7、機筒水循環冷卻系統:
7.1、螺筒水循環冷卻區段：十一區段。。
7.2、冷卻介質軟水。
7.3、一，二節喂料區段，配置軟水循環冷卻系統，常通水冷卻。。
7.4、冷卻控制電磁閥為CEME（意大利）高精度電磁閥。
7.5、軟水循環冷卻系統（外置）水泵電機功率：0.55kw；不銹鋼水箱容積：150升，2臺526型串聯式冷凝器，進、回水總管及調節水閥均為不銹鋼材質。
8、機筒加熱系統：
8.1、加熱區段：共9區段，11節筒體9區段加熱（一，二節喂料機筒不加熱），
8.2、加熱形式：采用鑄銅和鑄鋁加熱器。
?
喂料口 ??????????????????排氣口 ????????????????
?
????????????????T1 ????T2 ????T3 ????T4 ???T5 ???T6 ??T7 ???T8 ???T9 ??T10 ??T11 ??T
?
不加熱 不加熱 ??鑄銅 ??鑄銅 ?鑄鋁 ?鑄鋁 ??鑄鋁 ?鑄鋁 ?鑄鋁 ?鑄鋁 ?鑄鋁 ?鑄銅
???????????????????????????????5kw ??5kw ?3.5kw 3kw ?3.5kw ?3.5kw 3.5kw 3.5kw?3.5KW?2KW
?????????9、強制真空系統；
?9.1強制真空排氣室
?????????????9.2真空泵電機功率：2.2kw
??????三、液壓換網機頭裝置：
1、液壓換網裝置：板式雙工位換網。
2、液壓站電機功率：1.5kw。
3、蓄能器形號：NXO-10、壓力20兆帕、容積6.3升。
4、配置機頭壓力傳感裝置。
5、配置機頭熔溫傳感顯示裝置。
6、配置模面：2排孔-φ3孔數60

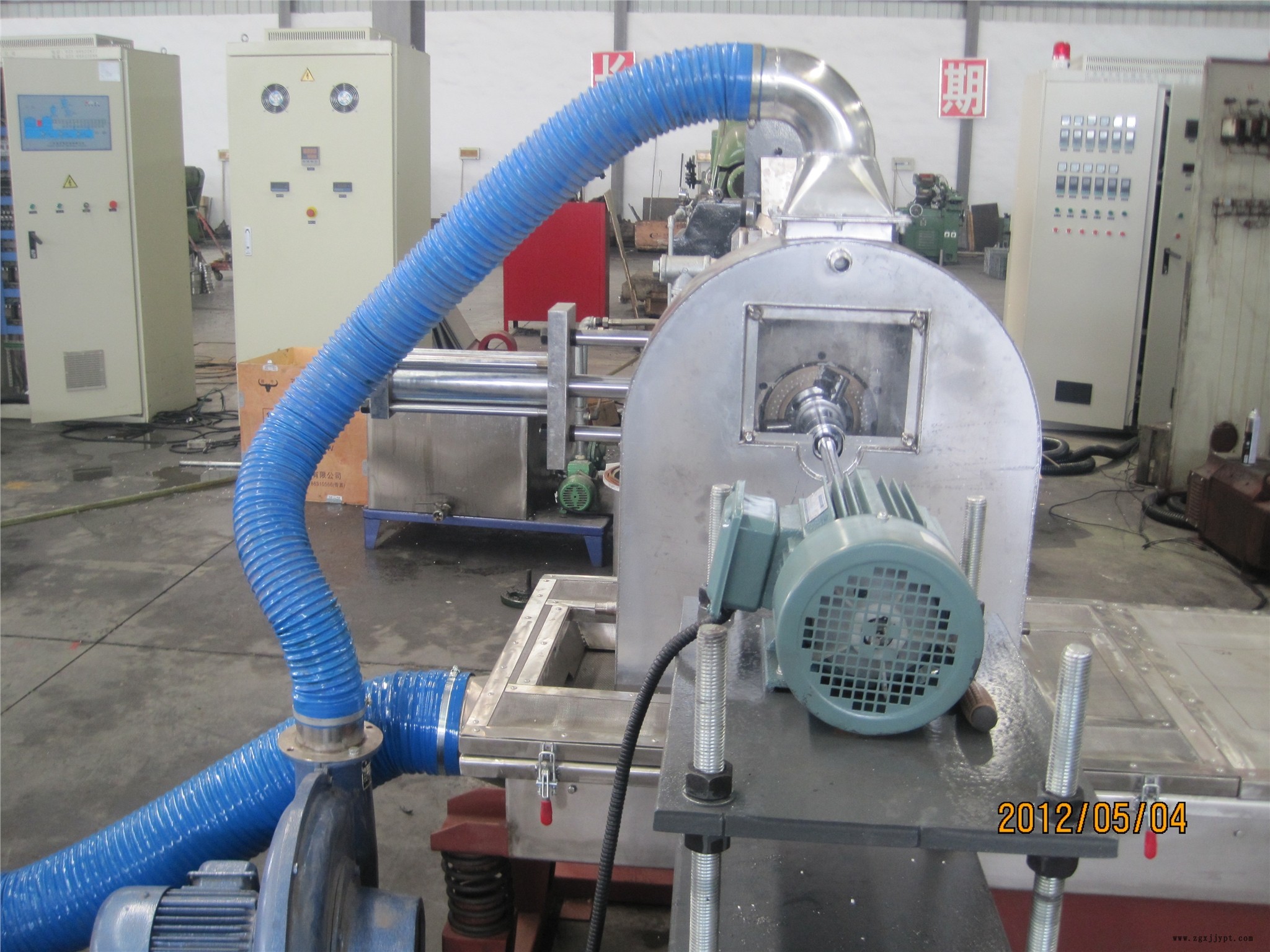

??四、熱切輔機系統；
1、 ?不銹鋼下吹式水夾套切粒罩（帶噴淋裝置1套）
2、 ?切粒小車：
????a、熱切刀桇、萬向節
????b、電機功率：1.5kw2級
????c、調速控制：日本松日變頻器
3、一級風送系統
送料風機5.5kw1臺。Φ130不銹鋼文氏三通2件
不銹鋼管Φ130直管6米*2
不銹鋼管Φ130*0.5米短管2件
Φ130*45o彎頭4件。
??????Φ130工業波紋管2件
??????Φ800旋風分離器1件
4、第二級風送系統
送料風機4kw1臺
Φ130不銹鋼文氏三通1件
不銹鋼管Φ130直管6米
不銹鋼管Φ130*0.5米短管件
Φ130*45o彎頭2件。
??????Φ130工業波紋管1件
2米風冷振動篩1臺
第三級風送系統
送料風機4kw1臺
Φ130不銹鋼文氏三通1件
不銹鋼管Φ130直管6米
不銹鋼管Φ130*0.5米短管件
Φ130*45o彎頭2件。
??????Φ130工業波紋管1件
?
?1立方料倉1件。（手動卸料閥）
七、連鎖控制：
2.1、主機電動機設置電流過載荷與電控柜連鎖停機保護。
2.2、主機電機控制系統與喂料電機控制系統設置相互聯鎖保護。
2.3、傳動箱與潤滑系統相互連鎖保護。
2.4、機頭壓力過載荷與電控柜連鎖停機保護。
2.5、主電機與傳動箱尼龍銷連接。
八、主要元器件及品牌：
3.1、雙螺桿主電動機功率：交流90kw調速系統采用日本松日變頻調速器
????????????3.2、喂料機；電機功率：1.1kw，調速系統采用日本松日變頻調速器；
????????????3.3、模面切粒1.5KW 2級電機。調速系統采用日本松日變頻調速器；
3.4溫控表：RKC智能型高精度表11只。
3.5、各種按鈕、信號燈采用斾耐徳品牌。
3.6、中間繼電器采用西門子品牌。
????????電器標準：
4.1、標準按照中國機械部JB/5420-2001《同向雙螺桿塑料擠出機》電氣標準制造。
4.2、符合CE標準。
九、備件及工具
????1、雙螺桿螺桿組件：300mm
????2、石棉手套：2付
????3、工具箱：1個。
????4、刀片40把
????5、口模一塊（孔數待定）
十、隨機資料
????1、機組安裝使用說明書。
????2、電氣自控系統說明書。
????3、主機螺桿組合圖。
????4、機組發貨清單。
?
?
?
?
?
?
?
機組公共設施
??????裝機總功率： 120KW
| 名 ?稱 | 規格 | 單位 | 數量 | 總裝機 功率 | 總裝機 運行功率 |
| PE改性料生產線 | SHJ65B/44擠出機組 | 套 | 1 | 120WK | 大約120-150KW |
?
?
?
?
?
1、機組設施技術要求：
電控參數要求：
| 序號 | 名稱 | 規格 |
| 1 | 供電電源電壓 | 380V±10% 3相5線制 |
| 2 | 電源頻率 | 50Hz±1% |
| 3 | IP等級 | IP43 |
| 4 | 控制電壓 | AC220 V |
| 5 | 環境濕度 | 0-40℃ |
| 6 | 相對濕度 | ≤80%，無冷凝 |
| 7 | 安裝海拔 | ≤1000 M |
| 8 | 控制類型 | 常規儀表控制 |
| 9 | 測溫元件 | K型熱電偶量程0-400℃ |
2、用水要求：
外循環水：冷卻內循環水回水，外循環水源：
可根據現場情況在生產車間墻外配置冷卻水塔或建筑10～20m3水池，水泵抽水形成外循環水。
| 編號 | 名稱 | 單位 | 數據 |
| 1 | 水介質 | ? | 自來水 |
| 2 | 水流量 | ? | 16m3/h |
| 3 | 揚程 | ? | 45m |
| 4 | 水壓 | ? | 不低于0.3MPa |
| 5 | 水泵功率 | 4Kw | 根據水流量和揚程配置 |
內循環水：水質：必須選擇蒸餾水或鍋爐水。
3、用油要求：
主機傳動減速箱用油：150#耐磨液壓油。
?
??????????????????????
?? 同向雙螺桿擠出機使用范圍： 1.填充改性，如PE、PP、ABS、PC、EVA等填充CaCO3、 Talc、TiO2等； 2.橡塑共混、塑料合金，如PC?ABS、PA?EPDM、PBT?PET、PP?NBR等； 3.色母粒，如PE、PP、ABS、PC、EVA、PET等； 4.阻燃母粒、可降解塑料、抗靜電母料、抗菌母粒等； 5.玻纖(碳纖)增強，如PA、PP、PC、ABS、PBT、POM 玻纖； 6.熱塑性彈性體，如TPR、 TPE、TPV、TPU等； 7.電纜料，PE、PP、EVA、PVC、XLPE； 8.反應擠出，如PA、PU、POM、PMMA、PC等； 9.排氣脫揮后處理，如CPP、CPE、SBS、EPDM、SEBS,氟橡膠、順丁橡膠.等 10.粉末涂料，如環氧型、聚酯型、混合型等。
生物基降解復合材料造粒機；這些可降解塑料袋是沿著“玉米—淀粉糖—聚乳酸”的產業鏈條來的。用玉米等生物質材料生產淀粉糖，然后用淀粉糖生產出聚乳酸，再以聚乳酸為主要原料，生產出可降解塑料袋。全生物降解樹脂原料及產品,玉米降解原料及產品。
PP PE ABS PA塑料改性雙螺桿造粒機
PS EVA PET TPR 塑料改性雙螺桿造粒機
PVC PC ?PET PBT塑料改性雙螺桿造粒機
PP PA+玻纖塑料改性改性雙螺桿造粒機
PC+ABS合金塑料改性雙螺桿造粒機
碳酸鈣填充改性雙螺桿造粒機
橡塑共混、塑料合金，雙螺桿造粒機
著色母粒 彩色母粒雙螺桿造粒機
阻燃母粒 抗靜電母料 抗菌母粒雙螺桿造粒機
可降解塑料 玉米淀粉 PLA聚乳酸母料雙螺桿造粒機
PA、PP、PC、ABS、PBT、POM 玻纖(碳纖)增強雙螺桿造粒機
.TPR、 TPE、TPV、TPU熱塑性彈性體水下切粒雙螺桿擠出機
電纜料，PE、PP、EVA、PVC、XLPE雙螺桿造粒機
PA、PU、POM、PMMA、PC反應擠出雙螺桿造粒機
??CPP、CPE、SBS、EPDM排氣脫揮后處理雙螺桿造粒機
環氧型、聚酯型、混合型粉末涂料雙螺桿造粒機。
?
?
