| 材質 | 碳鋼 |
|---|---|
| 產地 | 新鄉 |
| 是否進口 | 是 |
| 品牌 | 華豫濾器 |
| 加工定制 | 是 |
一、項目背景
隨著世界汽車工業和公路交通運輸業的快速發展，對各種輪胎的需求量日益增加。目前，世界輪胎的年銷量達十幾億條。為了確保安全，每輛汽車平均行駛3萬到5萬公里就須更換一次輪胎，如此一來，造成了世界輪胎年報廢量高達十幾億條，1700多萬噸的狀況。
廢舊輪胎屬于不熔或難熔的高分彈性材料，它們的大分子分解到不影響土壤中植物生長的程度需要數百年。越積越多的廢舊輪胎長期露天堆放，不僅占用大量土地，而且極易滋生蚊蟲傳播疾病（登革熱等），嚴重惡化自然環境、破壞植物植被、嚴重危及地球生態環境。并可能引發火災，威脅人們的生命及財產安全，被稱之為“黑色污染”。在一些地區，廢舊輪胎被用做燃，嚴重的污染使周?chē)绮莶簧Ｌ盥瘛⑷紵忍幚砉腆w廢棄物的方法對廢舊輪胎都不適用。
隨著全世界對環境保護的意識不斷地增強，對廢舊輪胎回收處理，再生利用的問題越來越引起社會各界的關注。對廢舊輪胎的無害化、資源化處理技術的研究已成為環保界和資源界面臨的一個重要課題。我們新鄉市利菲爾特濾器股份有限公司新開發的廢舊輪胎煉油設備，將廢舊輪胎經過催化裂解技術，生成工業燃油、粉狀炭黑以及廢鋼絲。這一項高新科技的回收技術，創造出良好的經濟效益和社會效益，從而成為世界能源再生方面一項重大發現。
在很多國廢輪胎都是免費的，甚至有的國每處理一個輪胎政府還給予2-3美元的補助。例如：加拿大，澳大利亞，委內瑞拉等。非洲很多國廢輪胎到處堆放，無人看管，使用者只需要收集一下運走就可以使用。馬來西亞則采取由國統一在國內回收廢舊輪胎，免費向利用企業提供，并規定凡利用廢舊輪胎生產的產品，一律實行免稅鼓勵政策。而且石油做為一種不可生資源，近幾年世界油價卻在一直攀升。所以廢物再生是未來的大勢所趨。
裂解（英語：Pyrolysis），或稱熱解、熱裂、熱裂解、高溫裂解，指無氧氣存在下，有機物質的高溫分解反應，是能將一種樣品（主要指高分子化合物）轉變成另外幾種物質（主要指低分子化合物）的化學過程。
廢輪胎煉油設備是通過高溫裂解加熱分解成油氣，不可冷凝氣體和生物炭的流程，之后油氣再通過冷卻系統冷卻成液化油，不可冷凝的可燃性氣體可以直接回收利用于反應釜的加熱，多余氣體也可以用于加熱其他系統，例如過濾，燃燒器等
| 項目 | 詳情 | |
| 輸入原 料 | 廢輪胎、廢橡膠、醫療垃圾、城市 | |
| 最終產品 | 油、炭黑、鋼絲、可燃?xì)怏w | |
| 型號 | 反應釜尺寸 | 產能 |
| HJA-3 | 3 噸/天 | |
| HJA-7 | 6 噸/天 | |
| HJA-8 | 8 噸/天 | |
| HJA-10 | 10 噸/天 | |
| HJA-12 | 12 噸/天 | |
| 反應釜材質 | Q345R/Q245R/310S++鍋爐板/不銹鋼 | |
| 厚度 | 14 毫米/16 毫米/18 毫米 | |
| 重量 | 15噸-35噸 | |
| 功率 | 平均15千瓦/時 | |
| 冷卻類型 | 循環水冷卻 | |
| 所需面積 | 450-600平方米（寬：15米，長：30米-35米） | |
| 所需工人 | 3-4工人 | |
| 油密度 | 0.89g/cm3 | |
| 燃燒值 | 44.30KJ/KG | |
| 備注: | 可定制小型號試生產設備：100-500千克設備、1噸設備等 | |
1.進料，需要1-2小時，1.4米以下的輪胎可以直接整胎進料，大輪胎需要先切割再進料；
2.加熱，需要10個小時左右，一般加熱到2個小時的時候就會有油氣產生；
3.冷卻，油氣經過冷卻系統冷凝成油；
4.尾氣回收利用，在加熱裂解的過程中，除了油氣，也會有部分的可燃但是不可冷凝氣體產生，我們稱之為“尾氣”，這個氣體可以直接回收用于加熱裂解反應釜，以節省；
5.炭黑和鋼絲排渣，等裂解流程結束，油氣出完，需要把反應釜內部殘留物質排出來，進行新的裂解流程，這些殘留物質主要包括用于制作輪胎的炭黑的鋼絲。
1. 裂解油
1） 可以直接代替燃油用于工業或者鍋爐加熱，例如，水泥廠，鋼鐵廠，玻璃廠，等；
2） 可以精煉成柴油用于柴油和發電廠，農用機械等。
注：輪胎直接裂解出來的油是毛油，可以直接作為工業燃油使用，如需精煉柴油，另外需要一套精煉設備。
裂解油用途
2. 炭黑
1） 可以壓球燃燒用于工業加熱，其燃燒熱值與炭相當，可以直接代替炭使用；
2） 可以墨粉精煉成不同標準，用于油漆顏料，橡膠制品等的添加劑。
炭黑用途
3. 鋼絲
1） 賣到廢物回收站
2） 直接賣到鋼鐵冶煉廠，重新冶煉
六、利潤分析 （以10噸廢舊輪胎煉油設備為例）
| 運行成本/天 | |
| 廢舊輪胎 | 10噸 * 400元/噸 = 4000元 |
| 加熱燃 | 1）：0.4噸 * 400元/噸 = 160元 |
| 電耗 | 15Kw/h |
| 水耗 | 水是循環利用的，幾乎沒有消耗 |
| 工人 | 2人輪班倒 |
| 收益/天 | |
| 燃油 | 4.5噸 * 2500元/噸 = 11250元 |
| 炭黑 | 3噸：1）直接賣， *500元/噸 = 1500元 |
| 鋼絲 | 1.5噸 * 1200元/噸 = 1800元 |
| 利潤/天（按照燒燃油和炭黑直接賣來算） | 9500元/天 |
技術參數

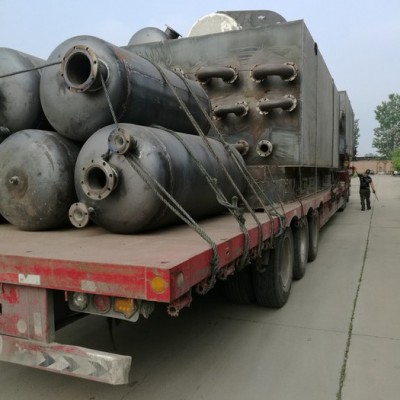

| 序號 | 名稱 | 規格 | 數量 |

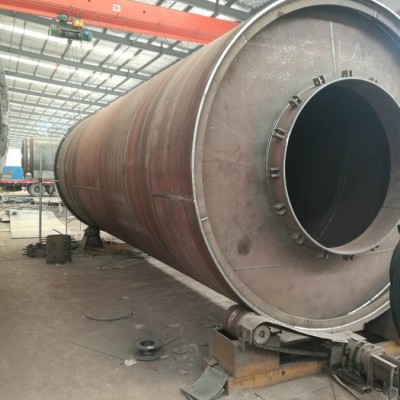

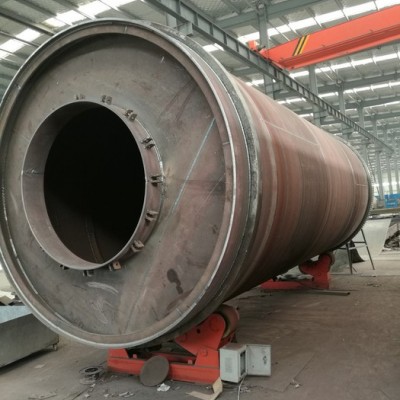

| 1 | 主爐 | ₵2600*6600*16 | 1臺 |
| 2 | 分氣包 | ₵1000*2000*6 | 1套 |
| 3 | 夾套式阻尼管 | ₵1200*1500*6 | 1套 |
| 4 | 箱式冷卻器 | 6000*2400*4 | 1套 |
| 5 | 集油罐 | ₵1500*3400*4 | 1套 |
| 6 | 水封 | ₵800*2000*4 | 1套 |
| 7 | 燃燒裝置 | 廢氣燃燒 | 1套 |
| 8 | 強力霧化除塵塔 | ₵1000*4500 | 1套 |
| 9 | 風機 | Y5-47-5C | 1臺 |
| 10 | 煙囪 | ₵325*9000 | 1臺 |
| 11 | 熱水循環管路泵 | ISG40-160 | 1臺 |
| 12 | 鼓風機 | CZR 250W | 3臺 |
| 13 | 齒輪泵 | KCB-83.3 | 1臺 |
| 14 | 循環水泵 | IS100-80-125 | 1臺 |
| 15 | 控制柜 | 立式 | 1臺 |
| 16 | 提升機 |
| 1臺 |
| 17 | 螺旋出渣機 |
| 1臺 |
| 18 | 炭黑儲存罐 | ₵1500*2000*5 | 1套 |
| 19 | 廢氣裝置 | 二次回燃 | 1套 |
| 20 | 燃燒室 | 配套二次回燃 |
|
| 21 | 其他配件 | 安裝所需 | 1套 |
應用領域
1、冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
2、石化：煉油、化工生產過程中的產品及中間產品的分離及回收，油田注井水及天然氣除顆粒過濾。
3、紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
4、電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
5、火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
6、機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
7、鐵路內燃機及發電機：潤滑油及機油的過濾。
8、汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
9、各種舉升、搬運作業：起重、裝載等工程機械到消防、維修、搬運等特種車輛，船舶的起貨機、起錨機，高爐、煉鋼設備，船閘，船門的啟閉裝置，劇場的升降樂池和升降舞臺，各種自動輸送線等。
10、各種需要作用力的推、擠、壓、剪、切、挖掘等作業裝置：液壓機，金屬材料的壓鑄、成型、軋制、壓延、拉伸、剪切設備，塑料注塑成型機、塑料擠出機等化工機械，拖拉機、收割機以及其它砍伐、采掘用的農林機械，隧道、礦井和地面的挖掘設備，各種船舶的舵機等。
工程案例
