| 材質 : | 氯丁橡膠 | 厚度 : | 6mm 8mm 10mm |
| 單位 : | 米 | 截面形狀 : | 多邊形 |
| 規格 : | 規格齊全 | 包裝 : | 統一包裝 |
| 配送 : | 物流配貨 | 價格 : | 按圖紙報價 |
| 質量 : | 國標產品 |

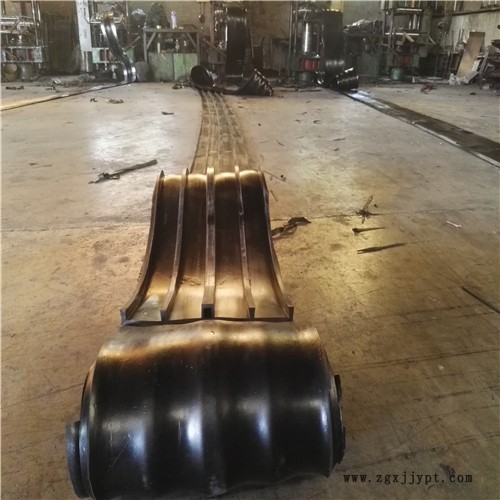

外貼式橡膠止水帶 博爾塔拉背貼式止水帶 eb型橡膠止水帶
背貼式橡膠止水帶焊接工藝性試驗方案：
止水材質要求：
1、止水進場時應有工廠質量保證書（或檢驗合格證）。
2、背貼式橡膠止水帶為帶兩道遇水膨脹線的中xin變形型止水帶，膨脹線有保護且具有緩漲性，止水帶一側的止水帶肋不少于兩個。背貼式橡膠止水帶的性能要求強力區厚度不小于10mm，寬350mm，拉伸強度大于15Mpa，遇水膨脹線的性能要求拉伸強度大于3Mpa，體積膨脹率不小于400%，拉伸伸長率不小于400%。
3、背貼式橡膠止水帶物理性能的測定：從經規格尺寸檢驗合格的制品上裁取試驗所需的足夠長度試樣，按GB/T9865.1的規定制備試樣，并在標準狀態下靜置24h后按下表的要求進行檢驗。
具體操作方法：
1、將預先準備好的用于熱接的生膠棒裁成寬度1cm，長度與待接材料長度相等待用。將待接止水帶截面修平直，將接頭兩側切割成齊邊，接頭預拼一下，目測接縫是否嚴密。然后把截面用刷子清洗干凈，保持待接面的清潔。
2、將模具放在閉合平板上預熱至規定的硫化溫度（110℃-120℃），并在該溫度下保持至少10min，連續硫化時可以不再預熱。硫化時每層熱板僅允許放一個模具。
3、將具備硫化條件的背貼式橡膠止水帶以盡快的速度放入預熱好的模具內（背貼式橡膠止水帶搭接長度不小于10cm），立即合模，置于平板中yang，開始計算硫化時間，在硫化到達預定時間立即啟模（硫化時間通常在15分鐘左右），取出試樣。
4、硫化后的背貼式橡膠止水帶接頭表觀檢查合格，則應剪去試樣膠邊，在室溫下停放10小時后進行性能測試。
