標準 | 國標 |
---|---|
材質 | 塑料 |
工作溫度 | 常溫 |
公稱通徑 | 100 |
結構形式 | 彈性球球閥 |
連接形式 | 法蘭 |
流動方向 | 單向 |
驅動方式 | 電動 |
適用介質 | 弱酸堿介質 |
形態 | 球式 |
用途 | 調節 |
作用對象 | 水 |
零部件及配件 | 閥體 |
壓力環境 | 常壓 |
類型(通道位置) | 直通式 |
品牌 | 歡琪 |
型號 | 電動球閥 |
加工定制 | 是 |

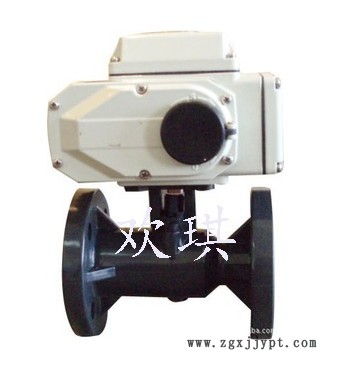

電動球閥產品概述
電動球閥是是工業自動化控制系統中的重要執行機構。電動球閥是根據閥瓣的這種移動形式繞閥桿的軸線作旋轉運動的閥門。閥座通口的變化是與閥瓣行程成正比例關系。主要用于截斷或接通管路中的介質,亦可用于流體的調節與控制,是工業自動化過程控制的一種管道壓元件。
電動球閥種類有:浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、三通球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥、法蘭球閥,絲口球閥。
浮動球:球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。浮動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷,在受到較高壓力沖擊時,球體可能會發生偏移。這種結構,一般用于中低壓球閥。
固定球:球閥的球體是固定的,受壓后不產生移動。固定球球閥都帶有浮動閥座,受介質壓力后,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在與球體的上、下軸上裝有軸承,操作扭距小,適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度,潤滑油,以形成一層油膜,即增強了密封性,又減少了操作扭矩,更適用高壓大口徑的球閥。
彈性球:球閥的球體是彈性的。 球體和閥座密封圈都采用金屬材料制造,密封比壓很大,依靠介質本身的壓力已達不到密封的要求,必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽,而獲得彈性。當關閉通道時,用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭,球體隨之恢復原原形,使球體與閥座之間出現很小的間隙,可以減少密封面的摩擦和操作扭矩。
