品牌 : | KOSMEK | 型號 : | WNA |
產品別名 : | 考世美氣動鎖緊式夾緊器 | 用途 : | 汽車搬運機加工自動化生產線夾緊用。 |
適用行業 : | 汽車搬運自動化行業 | 產品用途 : | 汽車搬運行業自動化線工件夾緊 |
考世美氣動鎖緊式夾緊器WNA
產品名稱:氣動鎖緊式夾緊器WNA[支撐缸中空型]
型號: WNA
動作方式:單動
壓力范圍: 0.25~0.7MPa
夾緊釋放:氣壓夾緊彈簧釋放
簡單介紹:

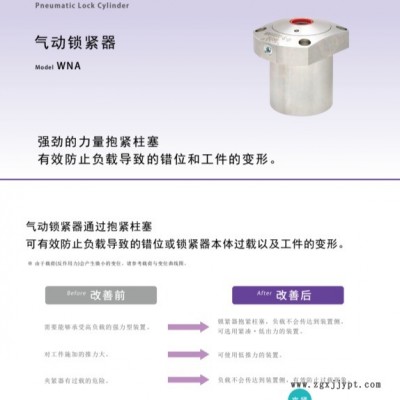

氣動鎖緊缸通過抱緊柱塞
有效防止負載導致的錯位或施加于氣缸的超負載以及工件的變形。
特長:
改S前 改S后
需要能夠承受負載的Q力型氣缸。 → 鎖緊氣缸會抱緊柱塞,使負載不傳達到氣缸側,可選定緊湊 低輸出力氣缸。
會對工件施加需要值以上的推力。 → 可使用Z低限推力的氣缸。
有可能對油缸施加超負載的危險。 → 使負載不傳達到氣缸側,防止超負載的現象。

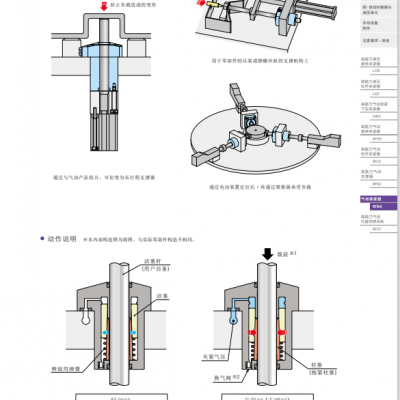

動作原理:
※本內部構造圖為簡圖,與實際零部件構造不相同。
釋放時 夾緊時(支撐時)
夾緊氣壓 OFF 夾緊氣壓 ON
沒有抱緊柱塞的狀態 抱緊柱塞的狀態

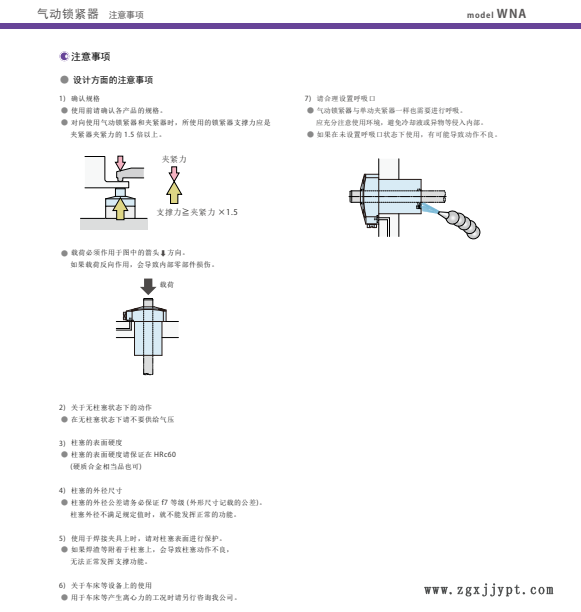

注意事項:
※1,請使負載向圖中的↓箭頭所示方向實施作用。(如果反方向作用,會導致內部零部件的損壞。)
2,關于呼吸口,請參考樣本的注意事項。

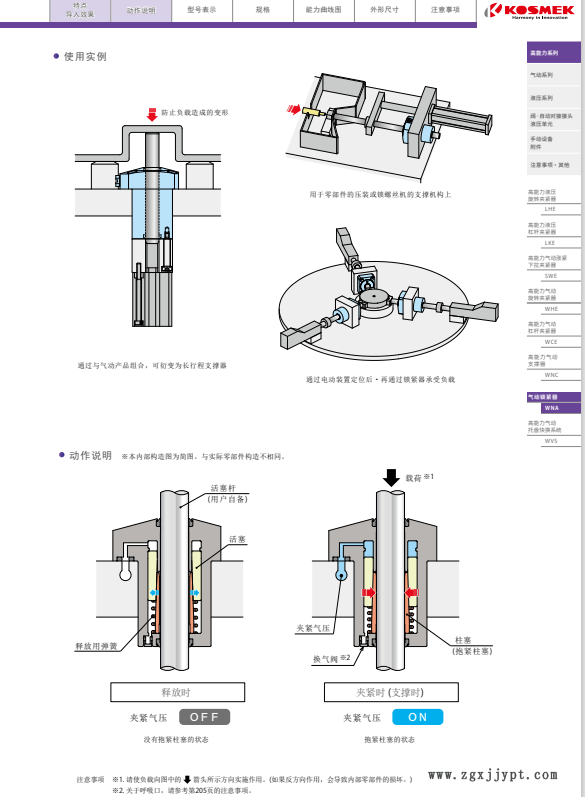

使用范例:
防止負載造成的變形
用于零部件的壓裝或螺絲機的支撐機構
通過與氣缸組合使用可實現作為長行程支撐缸使用
通過電動缸定位后,再通過鎖緊缸承受負載
與該產品WNA相關的推薦產品 | |||||
序號 | 產品名稱 | 型號 | 動作方式 | 壓力范圍 | 釋放方式 |
1 | 高能力氣動支撐器 | WNC | 單動 | 0.25-0.5MPa | 氣壓夾緊彈簧釋放 |
