| 產(chǎn)地 : | 北京 | 品牌 : | 新益品牌 |
| 功能 : | 環(huán)氧 防腐 | 規(guī)格 : | 21+7kg/組 |
| 材質(zhì) : | 環(huán)氧 | 適用范圍 : | 用于碳纖維片材與混凝土、鋼材構(gòu)件、磚石構(gòu)件的結(jié)構(gòu)粘接施工 |
產(chǎn)品特點
??1、本品具有 的耐腐蝕性能及耐溫性能，觸變性能強(qiáng)，施工流淌少。
??2、滲透力強(qiáng)，能很好的滲入混凝土表面。
??3、使用溫度5℃以上,濕度≥85%不宜進(jìn)行施工，同時應(yīng)避免基材表面的溫度與環(huán)境溫度相差太大，以防止粘貼后產(chǎn)生露而影響強(qiáng)度。
??應(yīng)用范圍
??1、應(yīng)用于碳纖維片材與混凝土、鋼材構(gòu)件、磚石構(gòu)件的結(jié)構(gòu)粘接施工。
??2、應(yīng)用于鋼筋混凝土受拉構(gòu)件的碳纖維片材粘接施工。
??執(zhí)行標(biāo)準(zhǔn)?GB50367-2006
??性能指標(biāo)
性能 | 項目 | 試驗條件 | 浸潤膠 |
膠體性能 | 抗拉強(qiáng)度（Mpa） | 25℃?三天 | ≥70 |
彈性模量（Mpa） | 25℃?三天 | ≥12500 | |
拉伸強(qiáng)度（Mpa） | 25℃?三天 | ≥40 | |
抗彎強(qiáng)度（Mpa） | 25℃?三天 | ≥50 | |
耐久性能 | 鋼 — 鋼剪切強(qiáng)度（Mpa） | 25℃?三天 | ≥14 |
鋼 — 混凝土拉伸粘接強(qiáng)度（Mpa） | 25℃?三天 | ≥30 | |
與混凝土正拉伸粘接強(qiáng)度（Mpa） | 25℃?三天 | ≥2.5 且混凝土內(nèi)聚破壞 | |
粘接性能 | 人工濕熱化抗剪性能 | 2000h | ≤10% |
??施工流程

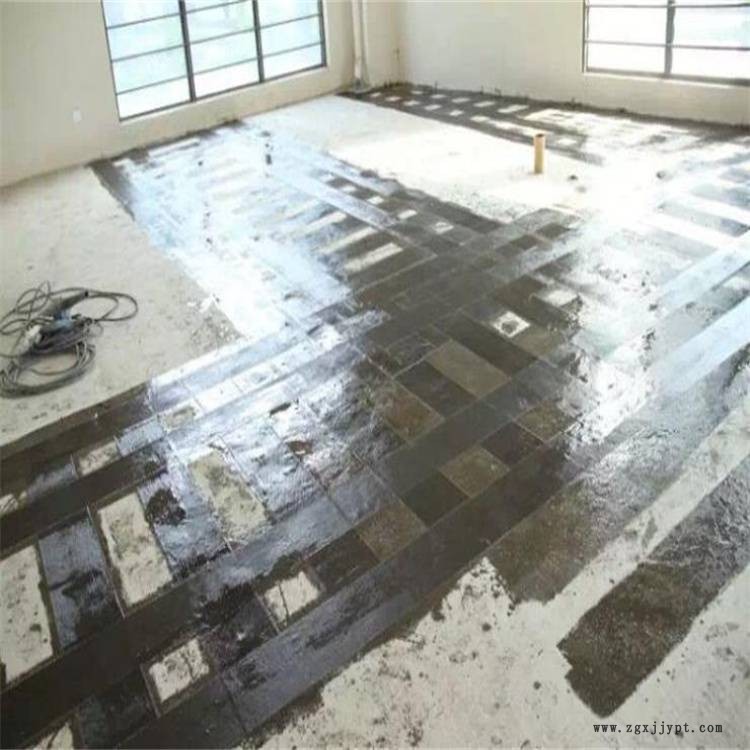

??工程設(shè)計→清潔打磨被粘接結(jié)構(gòu)表面→底層表面的涂布→底膠固化至指干→不平面修復(fù)→修補膠固化至指干→浸潤膠的涂布→碳纖維片材施工→指干后多層粘貼→固化→檢驗及表面裝飾。
??施工要點
??1、將混凝土表面用丙酮擦拭干凈。
??2、被粘接表面要修復(fù)平整，有漏水現(xiàn)象要作止水、導(dǎo)水處理。
??3、配置底層用膠并涂敷，要根據(jù)氣溫及施工粘接結(jié)構(gòu)的具體情況決定涂敷的厚薄，特別是冬季氣溫低于5℃如需施工應(yīng)采取必要的升溫措施。

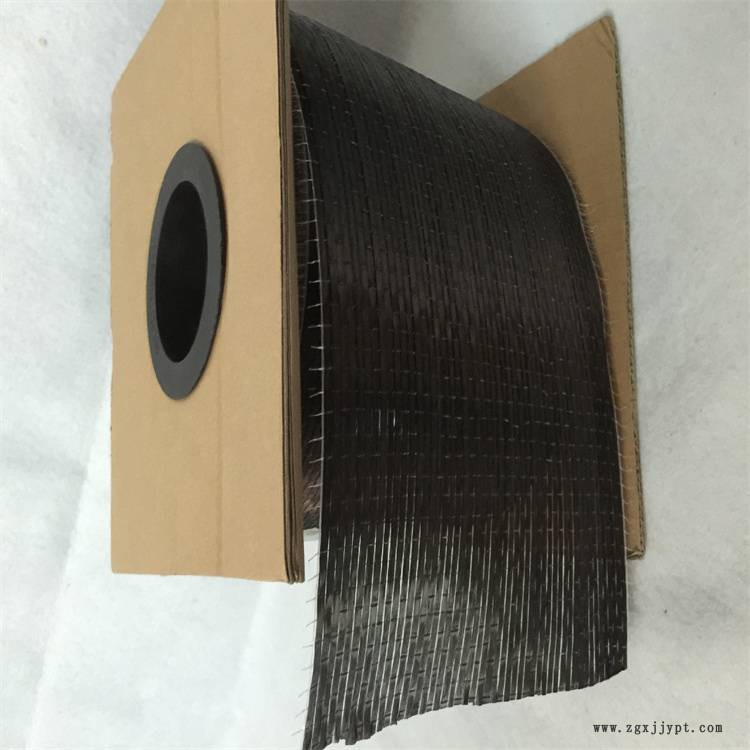

??4、進(jìn)行粘接碳纖維片材時，首先根據(jù)技術(shù)要求剪好所需尺寸，一般兩米為適。
??5、配置膠液，一般以可使用的時間內(nèi)(30min左右)施工所需量為限。
??6、將甲、乙組份的膠水按照甲組份：乙組份=2：1的比例倒入干凈的容器內(nèi)，攪拌均勻。如在夏季溫度較高時，可適當(dāng)減少乙組份用量。用光滑滾子在碳纖維布表面沿同一方向反復(fù)滾壓至膠水滲出纖維布表面，以去除氣泡，使碳纖維布充分浸潤膠水，碳纖維片材搭接面積要預(yù)留10cm以上。
??7、多層粘貼應(yīng)待上層碳纖維布表面指觸感干燥后，再進(jìn)行下一層碳纖維布的粘貼。
??8、在其固化時要防雨淋，防風(fēng)沙，并防止硬物碰傷粘接表面。
??9、固化時間不得少于3~7天，固化后根據(jù)要求進(jìn)行表面涂裝。
??10、乙組份在長期貯存過程中容易出現(xiàn)變色現(xiàn)象，屬正常，不影響產(chǎn)品基本性能和使用。
??11、在施工過程中，如不慎濺到皮膚上或眼睛里應(yīng)立即用大量清水沖洗，嚴(yán)重者應(yīng)及時就醫(yī)。
