| 型號 : | RSB | 品牌 : | 威瀝士 |
威瀝士RSB是三和力鼎科技公司為適應我國發展高等級公路的要求，重點引進的高粘瀝青的改性劑。其外觀為黑色或黃色顆粒，它可以通過普通機械攪拌混合的方式快速分散到基質瀝青中,制備出性能優異的高粘度改性瀝青?；蚴桥c石料一起直接投入到拌和鍋中進行干拌后，再加入基質瀝青經過拌和生產高粘瀝青混合料。所制備出的高粘度改性瀝青60粘度指標優異,感溫性明顯下降,高溫穩定性、耐老化性和低溫性能顯著提高,具有較高的抗飛散性、耐水性、耐候性和耐流動性,適宜鋪筑OGFC路面、應力吸收層等。
威瀝士RSB改性劑物化性能參數：

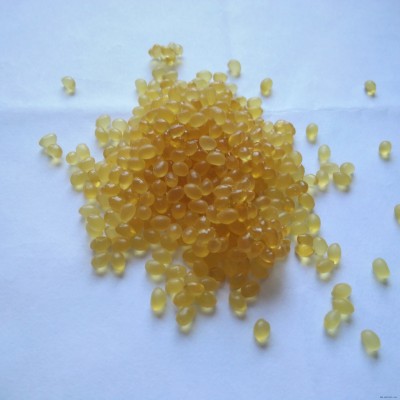

1. 外觀為黃色戒淺黃色顆粒狀，粒子大小均勻，無顆粒粘結。
2. 密度 0.95-1.02g/cm3
3. 氣味 無刺激氣味。
4. 熔融指數 大于10g/10min（190，2.16kg） GB3682
二、威瀝士RSB高粘劑使用方法
⑴實驗室內制備高粘瀝青
確定所要制備的高粘瀝青總量;
根據高粘瀝青總量計算威瀝士RSB的重量(添加量為高粘瀝青重量8-15)
將一定質量的威瀝士RSB裝入燒杯或金屬容器,加入一定質量的基質瀝青進行混合.
在170-180加熱狀態攪拌直至威瀝士RSB熔化均勻,然后再逐漸加入基質瀝青.
反復進行上一步操作,直至將所有基質瀝青加入攪拌均勻為止.如攪拌后仍然有威瀝士RSB未溶解，適當利用剪切機進行剪切，直至威瀝士RSB分散均勻，所制備的高粘瀝青為生產高粘瀝青混合料備用。
生產高粘瀝青混合料時：集料加熱溫度為180200，拌和鍋溫度設定為185，出料溫度控制在180±5。其它與普通瀝青混合料生產沒有差別。
