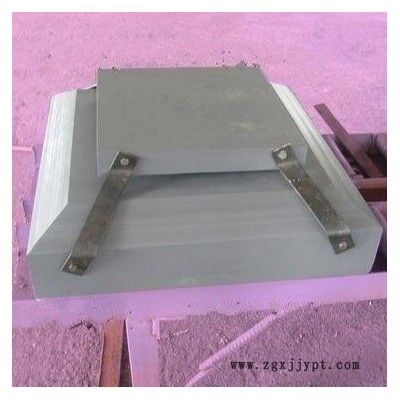

?LD建筑鋼結構 球型支座? 單向活動支座，雙向滑動支座? 彈性減震支座廠家設計生產，質量可靠，價格優惠，遠銷海內外
建筑鋼結構球型支座? spherical bearing for construction steel structure 在豎向承載力和（或）水平承載力作用下轉動或產生位移且具有一定彈性剛度的建筑鋼結構工程用球型支座。
?
一、分類：?? 普通支座? normal bearing? 不帶彈性構件的建筑鋼結構球型支座。
??? 彈性支座? resilient bearing帶彈性構件的建筑鋼結構球型支座。
??? 固定支座? fixed bearing在水平面內的任何方向均受約束的普通支座。
??? 單向活動支座? single-directional motion bearing在水平面內一個方向受約束的支座，包括垂直于約束方向可滑移的普通支座和垂直于該方向設置彈性構件的彈性支座。
??? 雙向活動支座? bi-directional motion bearing 在兩個及以上方向可滑移的支座，包括水平面內任何方向均可滑移的普建筑鋼結構球型支座通支座和水平面內兩個相互垂直的方向均設置彈性構件的彈性支座。
二、分級
1? 豎向抗壓承載力分級
豎向抗壓承載力分級應符合下列規定：
a)? 小豎向抗壓承載力為200 kN;
b)豎向抗壓承載力大于200 kN且不大于2 000 kN時，以100 kN級差遞增；
c)? 豎向抗壓承載力大于2 000 kN且不大于5 000 kN時，以200 kN級差遞增；
d)豎向抗壓承載力大干5 000 kN時，以500 kN級差遞增。
2豎向抗拉承載力分級
豎向抗拉承載力分級應待合下列規定：
a)? 小豎向抗拉承載力為200 kN；
b)豎向抗拉承載力大于200 kN且不大于1 000 kN時，以100 kN級差遞增；
c)? 豎向抗拉承載力大于1 000 kN且不大于3 000 kN時，以200 kN級差遞增；
d)豎向抗拉承載力大于3 000 kN時，以300 kN級差遞增。
3? 水平承載力分級
水平承載力分級應符合下列規定：
a)? 小水平承載力為200 kN;
b)水平承載力大于200 kN且不大于1 000 kN時，以100 kN級差遞增；
c)? 水平承載力大于1 000 kN且不大于3 000 kN時，以200 kN級差遞增；
d)水平承載力大于3 000 kN時，以300 kN級差遞增。
4位移分級
??? 小水平位移量為±15 mm，以10 mm級差遞增。
5轉角分級
??? 小轉角為0.01 rad，以0.01 rad級差遞增。
6彈性剛度分級
??? 小彈性剛度為1 000 kN/m，以500 kN/m級差遞增。
?
四、分類
1? 分類
按結構分類，支座結構類型：
??? a)普通支座：代號為P；
??? b)? 彈性支座：代號為T。
按約束分類：
??? a)? 固定支座：代號為GD;
??? b)? 單向活動支座：代號為DX;
??? c)? 雙向活動支座：代號為SX。
按使用溫度分類：
??? a)? 常溫型支座：支座適用溫度范圍-20℃～60℃，代號為C;
b)耐寒型支座：支座適用溫度范圍-40℃～60℃，代號為N。
因工程實際需要，我公司可免費為客戶設計生產其他參數要求球型支座，請來電來函提供支座承載力，水平力，上拔力，位移量，轉角等參數，以及節點尺寸圖紙，我們將依據GB/T17955-2000 球型支座技術條件，GB/T 32836-2016 建筑鋼結構球型支座,GB50011-2001建筑抗震設計規范，GB 50017-2003鋼結構設計規范以及CECS 235:2008鑄鋼節點應用技術規程等標準，結合有限元等大型仿真軟件為您提供 合理， 精簡的設計方案，歡迎您的來電咨詢。
?
?
五、標記方法
??? 按支座名稱代號、結構分類代號、豎向承載力、水平承載力、約束分類代號、位移、轉角、彈性構件剛度、支座適用溫度范圍的順序進行標記。
4.2.2標記示例
??? 示例1：豎向抗壓承載力5 000 kN，豎向抗拉承載力3 000 kN，水平承載力為x向4 000 kN，約束類型為單向活動型，y向位移為±50 mm，轉角為0.04 rad，X向無彈性構件剛度，y向無彈性構件剛度，使用溫度范圍為耐寒型的普通型建筑鋼結構球型支座標記為：JGQZ/P/（+5 000-3 000）／(FX4 000)/DX/（EY土50）／(KX0/KY0)/θ0.04/N。
??? 示例2：豎向抗壓承載力5 000 kN，約束類型為雙向活動型，X向位移±50 mm，y向位移+50 mm，轉角為0.04 rad， X向彈性構件剛度1 000 kN/m，y向彈性構件剛度1 500 kN/m，使用溫度范圍為耐寒型的彈性建筑鋼結構球型支座標記為：JGQZ/T/(+5 000)/SX/(EX±50/EY±50)/00.04/(KXl 000/KY1 500)／N。
5.1? 普通支座結構形式
?
?
A.1.1普通固定支座主要由上支座板、不銹鋼板、平面滑板、球冠板、球面滑板和下支座板及防塵結構（圖中未示出）組成，結構示意圖見圖A.l。
圖A.1? 普通固定支座結構示意圖
A．1.2普通單向活動支座主要由滑移板、不銹鋼板工、平面滑板工、上支座板、不銹鋼板Ⅱ、平面滑板Ⅱ、球冠板、球面滑板和下支座板及防塵結構（圖中未示出）組成，結構示意圖見圖A.2。
圖A．2? 普通單向活動支座結構示意圖
A．1.3普通雙向活動支座主要由滑移板、不銹鋼板I、平面滑板I、上支座板、不銹鋼板Ⅱ、平面滑板Ⅱ、球冠板、球面滑板和下支座板及防塵結構（圖中未示出）組成，結構示意圖見圖A.3。
圖A.3普通雙向活動支座結構示意圖
A.2.1? 彈性單向活動支座主要由上支座板、不銹鋼板I、平面滑板工、球冠板、球面滑板、下支座板、位移箱體、平面滑板Ⅱ、不銹鋼板Ⅱ、高強度螺栓、彈性構件及防塵結構組成，結構示意圖見圖A.4。
A.2.2彈性雙向活動支座主要由上支座板、不銹鋼板I、平面滑板工、球冠板、球面滑板、下支座板、位移箱體、平面滑板Ⅱ、不銹鋼板Ⅱ、高強度螺栓、彈性構件及防塵結構組成，結構示意圖見圖A.5。
A.5彈性雙向活動支座結構示意圖
?
??
適用范圍：
因球鉸支座優異的性能特點，現在大型體育場，商業中心，展覽館，車站，飛機場等大跨度空間建筑中的桁架，連廊，網架，人行天橋，鋼結構，膜結構，鋼屋蓋，平臺等鋼結構以及公路橋梁建筑中已廣泛推廣和應用。
