產品信息
產品名稱：PVA/PVOH水溶性顆粒塑料/美國陶氏/1150
顏色：透明
簡介：
熱塑性聚乙烯醇（PVA/PVOH）水溶注塑級 擠出級 吹膜級樹脂
產品說明書
聚乙烯醇具有優異的生物降解特性，在自然條件下可完全降解為水和二氧化碳。本產品為注塑級熱塑性水溶樹脂，干后粘結力強，可完全適用于現有通用注塑機械。主要特性
·產品特點：
1.具有優異的冷水溶解性；
2.適用通用注塑機械；
3.優異的機械強度、耐油性及耐酸堿腐蝕性；
4.可完全生物降解，安全無毒，環保無害，通過SGS的EN71，REACH檢測，廣泛用于環保領域；
5.無靜電吸塵現象
6.與各種顏料、無機填料等有良好的相容性主要應用
3D打印耗材 注塑 薄膜級PVA顆粒
（1）熱穩定性,該產品受熱軟化，加熱至130～140℃時，其性質幾乎不發生變化，唯色澤變黃。在160℃下長時間加熱，顏色變深；在200℃以上時，分子內脫水；接近300℃時，完全分解。
（2）機械性能，能形成非常強韌、耐撕裂的膜，膜的耐磨性很好，拉伸強度比一般的塑料要高；
（3）耐油性，耐酸堿性；
（4）生物降解性，是一種可降解的材料；
（5）衛生性，安全無毒，完全符合環保要求。
熱塑性、加工性：
本公司改性料系列，在保持其以上描述的本身性能優點基礎上，以專有創新技術使其具有熱塑加工性能，目前已開發出了可批量化生產的品種HS-S系列產品。可采用熱塑方式制備各種型材。
其中用于注塑產品的注塑工藝條件是：
溫度：進料段溫度100，料筒溫度160-160-165，噴嘴溫度130℃， 模具溫度常溫 注射壓力：50Mpa
注射速度：35mm/s
保壓壓力：40Mpa
保壓速度：30mm/s
冷卻時間：35s
背壓：10Mpa
注：注塑工藝要根據注塑機調整，上述工藝條件僅供參考。
熱塑條件為：（常溫）：
采用三段式加熱的單螺桿擠出機，一區（進料段）溫度一般設定為低于熔融溫度15℃左右，二區、三區（熔融段）溫度為170~175℃，模口溫度145~150℃，模口縫隙小于1.0mm，單螺桿轉速10~20rpm。
注:先將溫度設定至溫度的上限,然后觀察氣泡狀況,適當調低熔融溫度,這樣可保證完全塑化又沒有氣泡。
熱塑條件為：（高溫）

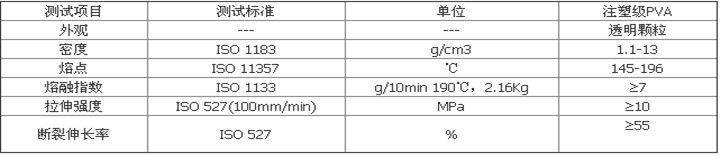

采用三段式加熱的單螺桿擠出機，一區（進料段）溫度熔融溫度165℃左右，二區、三區（熔融段）溫度為170~180℃，模口溫度在140~155℃之間，模口縫隙小于1.0mm，單螺桿轉速10~20rpm。檢測物性表
可注塑，擠出，吹膜。
法國魯昂大學Sreekumar等研究了劍麻纖維對熱塑性小麥粉的影響，發現劍麻纖維可以增強熱塑性PVA粉的拉伸性能，但是其流動性會下降。
加工方法
注塑工藝 料筒溫度:為170-190度 。噴嘴溫度:140度，模具溫度:40度，注塑壓力:50-170Mpa
