南京特亞塑機

地址：南京市淪波門興隆橋5號

傳真：025—84341275                              電話：025—84341293

http：                                手機：13073450968

Email：chenhuizhen8686@.                   聯系人：陳惠珍

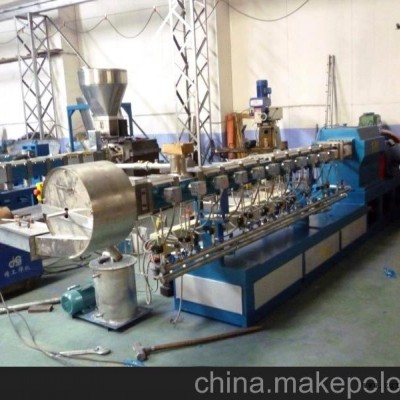

SHJ—75雙螺桿混煉擠出機風冷熱切機組配置及報價

一,生產物料：木塑

二,產量要求：300～500㎏/hr（產量根據工藝配方不同）

三,供貨范圍

四、主要配置說明

（一）SHJ—75雙螺桿混煉擠出機組

1、長徑比：36:1

2、螺桿直徑：71.2㎜，

3、螺桿最大轉速：500rpm

4、筒體總長：2610㎜

5、筒體數量；9節

6、主電機：90KW(交流電機)

7、螺桿元件及芯軸（采用目前國內最優的材質）

 1）螺桿與芯軸采用漸開線花鍵聯接，

2)筒體采用耐磨型雙金屬材質，內襯α101硬質合金套；

3)螺桿元件采用耐磨型高速工具鋼材質W6Mo5Cr4V2(6542)；

4)螺桿芯軸采用40CrNiMoA材質；

5)第一節筒體設主喂料機，第九節筒體設真空排氣口。

2）螺紋組件采用積木式組合，包括螺紋輸送組件，捏煉組件。剪切組件，分流組件。齒型組件，返混組件等，可根據任何物料工藝排定組合。

8、傳動箱：（在國內擠出機領域材質選用以及加工精度應該是最優良的）

1）傳動箱采用平行型，采用平行三軸式設計，集減速與扭矩分配與一體，軸承采用進口軸承。

2）同時采用浸油潤滑系統，建立低油位和超壓報警系統，及時提醒客戶加油和換油，保證傳動箱的長時、高效運轉。

3）傳動箱采用球墨鑄鐵材料鑄造，增加了箱體剛度，提高運轉的平穩性及安全系數，整體可靠性與承載能力提高25%以上。

4）螺桿最大轉速為500rpm，高速運轉。

5）齒輪：精度等級7級高精度，高速重載硬齒面，材料20CrNi2MoA,HRC58—62。

9、筒體加熱全部采用鑄鋁加熱器，筒體冷卻采用軟水循環冷卻，循環冷卻控制電磁閥采用德國產品。

（二）、單螺桿計量喂料機

1、驅動電機：1.5KW，采用交流電機

2、變頻調速：英威騰變頻器

3、減速箱速比：11

4、喂料螺桿：嚙合螺桿

5、電機與喂料減速機采用直聯式，喂料體中帶臥式攪拌器，喂料平穩均勻，不架橋。

（四）、輔機切粒系統

1、熱切模板一件，孔數90，孔徑為7.0mm

2、熱切刀桿刀架一套，刀為四把

3、風冷熱切粒罩一件，材料為不銹鋼，

5、熱切粒車一臺，電機功率為2.2KW，采用英威騰變頻調速

6、與熱切罩連接的文氏三通一件，直徑為160mm

7、高壓風機三臺，功率為4KW

8、第一級輸送不銹鋼管道直徑為130mm,管道長4米

9、第一級旋風分離器一件，材料為不銹鋼，直徑800mm

10、與一級旋風風離器連接的文氏三通一件，直徑為130mm

11、第二級輸送不銹鋼管道直徑為160mm,管道長4米

12、第二級旋風分離器一件，材料為不銹鋼，直徑800mm

13、與二級旋風風離器連接的文氏三通一件，直徑為160mm

14、第三級輸送不銹鋼管道直徑為130mm,管道長4米

15、第三級料倉一件，材料為不銹鋼，直徑1000mm

16、與二級旋風風離器連接的文氏三通一件，直徑為130mm

17、300振動篩一臺

18、自動攪拌電機一臺套

（五）、電氣自控系統

1、3×380V，交流50Hz。

2、主要電器控制元件為正泰產品。

3、采用德國維納爾母線系統。

4、控制按鈕為法國施耐德產品。

5、主電機為交流電機，90KW，主機調速裝置為英威騰變頻器調速。

6、喂料機調速裝置為英威騰變頻器。

7、歐姆龍智能型溫控儀表。溫控精度達到±2C°，它可以通過PID自整定系統跟蹤物料體系達到最佳控制效率。

8、主斷路器（空氣開關）均采用正泰產品。

9、電磁閥采用德國電磁閥。

10、微型繼電器采用日本OMRON產品。

11、加熱由溫控表通過固態繼電器控制，采用耐高溫導線，耐溫可達800 C°。

12、熱電偶采用補償導線，以防傳送途中信號損失。

13、聯鎖聯控系統：

  1）油潤滑系統與主機聯鎖，即啟動油泵后，才能啟動主機。

  2）喂料系統與主機聯鎖，即啟動主機后，才能啟動喂料機，喂料機出現故障，主機延時停機，主機因故停機，喂料機即停。

3）壓力系統與主機聯鎖，即過壓時，主機及喂料均停止工作。

4）電流與主機聯鎖，即過流時，主機及喂料均停止工作。

五、報   價：以上配置SHJ—75機組最優惠價格為人民幣：叁拾萬元整  [含稅]

六、付款方式：總價30%作為定金，定金到帳合同生效，提貨時付65%，其余5%尾款待設備安裝調試完成后一次付清。

七、交貨期：合同生效后40天內交貨，供方負責代辦運輸，運費由需方承擔。

八、安裝調試：機組貨到后，貴方按我方提供的技術文件使機組安裝就位后，通知我方，我方即派調試人員到貴方現場指導設備安裝及負責調試；

九、保質期：所供設備無償保修一年（因貴方操作失誤造成的設備損壞及易損件除外），保修期過后，長期提供成本價備品備件服務，終身提供技術咨詢服務。

十、售后服務：

1、設備出現問題，接到貴方傳真通知后，8小時提供解決問題方案，重大問題約定時                               間內派出維修人員到貴方現場維修。

2、建立回訪制度，定期主動聯系貴方。

3、長期提供技術咨詢服務。

十一、資  料：電氣安裝圖紙各一套，雙螺桿擠出機說明書，調速器說明書，螺桿組合圖，產品合格證等。
